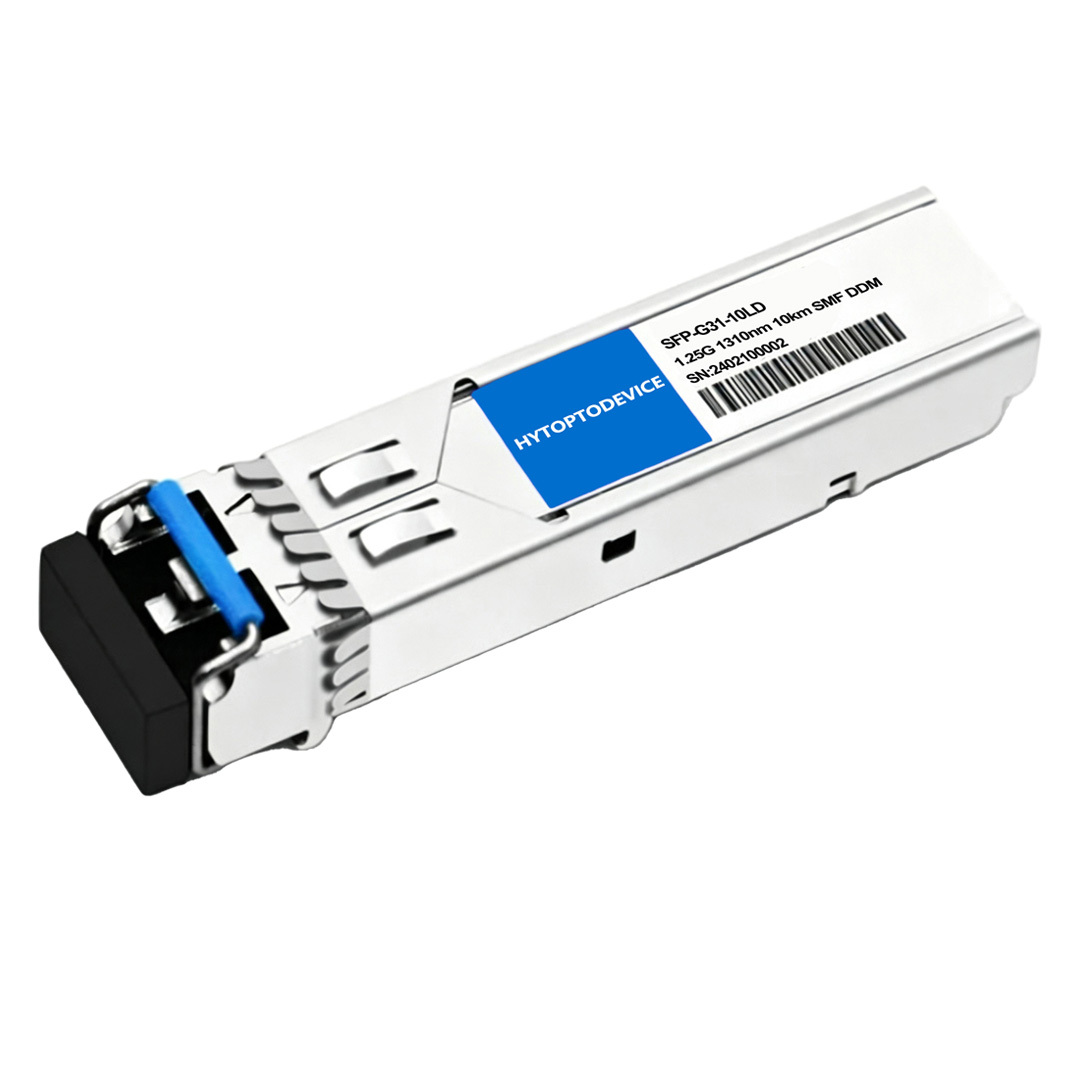

Модуль трансивера H3C SFP-GE-LX-SM1310, совместимый с 1000BASE-LX | SFP 1310 нм 10 км SMF оптом | HYTOPTODEVICE
Обзор продукта

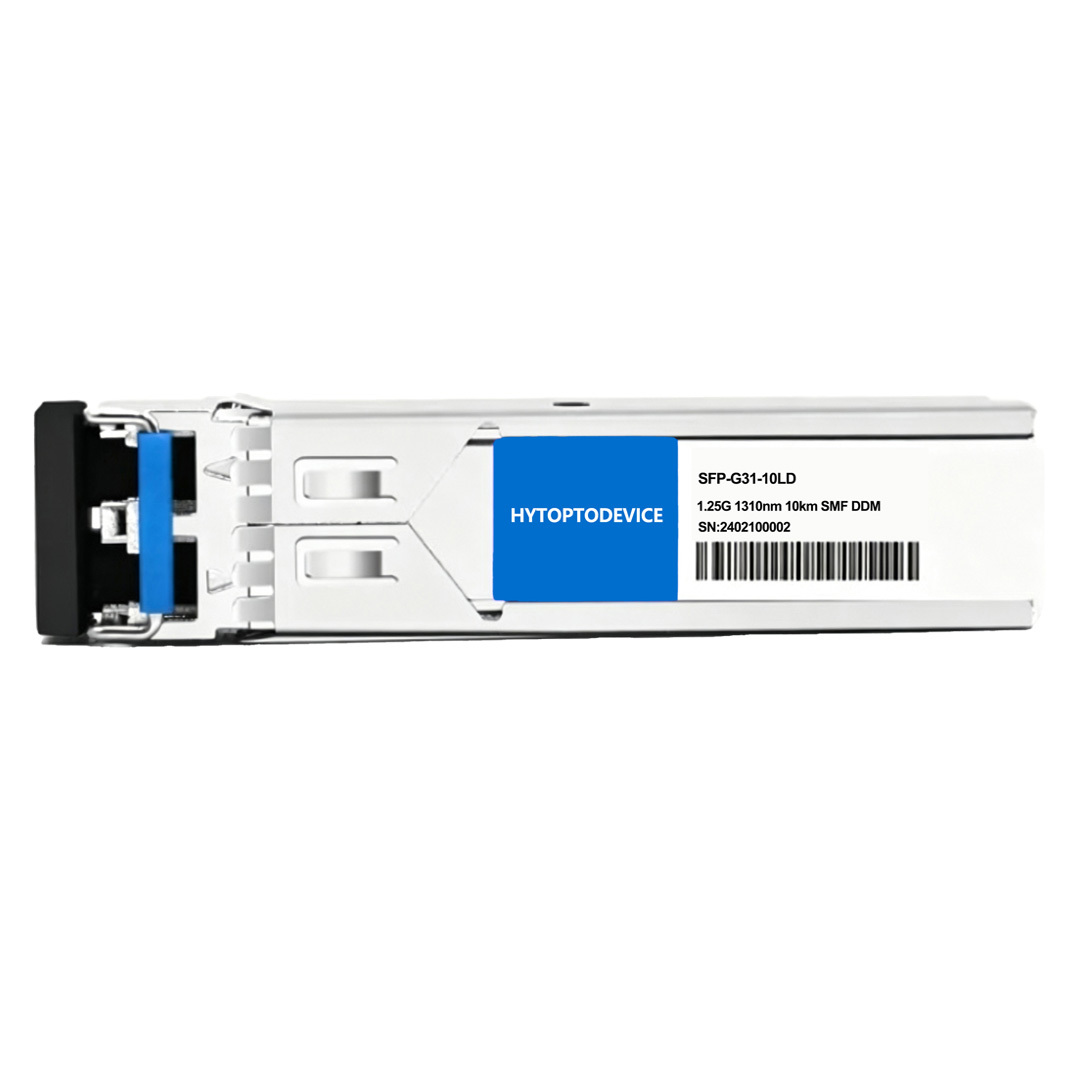

Модуль трансивера HYTOPTODEVICE 1000BASE-LX обеспечивает полную совместимость по выводам с модулем H3C SFP-GE-LX-SM1310, устраняя распространенные проблемы аутентификации и срабатывания сигнализации сторонних производителей. Он соответствует стандартам IEEE 802.3z и SFP MSA, обеспечивая стабильную передачу данных в одномодовом режиме со скоростью 1,25 Гбит/с для сетевых устройств H3C.
Этот модуль приемопередатчика, предварительно прошитый специальной адаптивной прошивкой H3C, проходит официальную проверку устройства без дополнительной настройки, исключая обрывы связи и ошибки отображения данных DDM, обеспечивая безупречную работу сразу после распаковки.
Этот приемопередающий модуль, созданный на основе высокоточного лазера FP с длиной волны 1310 нм, обеспечивает безошибочную передачу на расстояние до 10 км по одномодовому оптоволокну G.652. Каждое устройство проходит строгие испытания на старение при высоких температурах и совместимость с H3C для обеспечения надежной работы в больших объемах.
Основные технические характеристики
| Совместимость с H3C |
SFP-GE-LX-SM1310 |
Название поставщика |
ГИТОПТОДУСТРОЙСТВО |
| Форм-фактор |
СФП |
Максимальная скорость передачи данных |
1,25 Гбит/с |
| Длина волны |
1310 нм |
Максимальное расстояние |
10 км |
| Разъем |
Дуплексный ЖК |
Тип передатчика |
1310 нм FP |
| Тип кабеля |
СМФ |
Тип приемника |
ПРИКОЛОТЬ |
| TX Power |
-9,0~-3,0 дБм |
Чувствительность приемника |
< -22,0 дБм |
| Типичное энергопотребление |
≤1 Вт |
Перегрузка приемника |
-3 дБм |
| Коэффициент битовых ошибок (BER) |
1E-12 |
DDM/DOM |
Поддерживать |
| Протоколы |
SFF-8472 Соответствует MSA, IEEE 802.3ah-2004 |
Рабочая температура |
от 0 до 70°C (от 32 до 158°F) |
Рекомендации по использованию и лучшие практики
-
Выбор волокна: Дуплексный LC OS1/OS2 SMF (9/125 мкм). НЕ использовать MMF.
-
Соответствие разъема: Только для полировки UPC/PC. НЕ используйте APC.
-

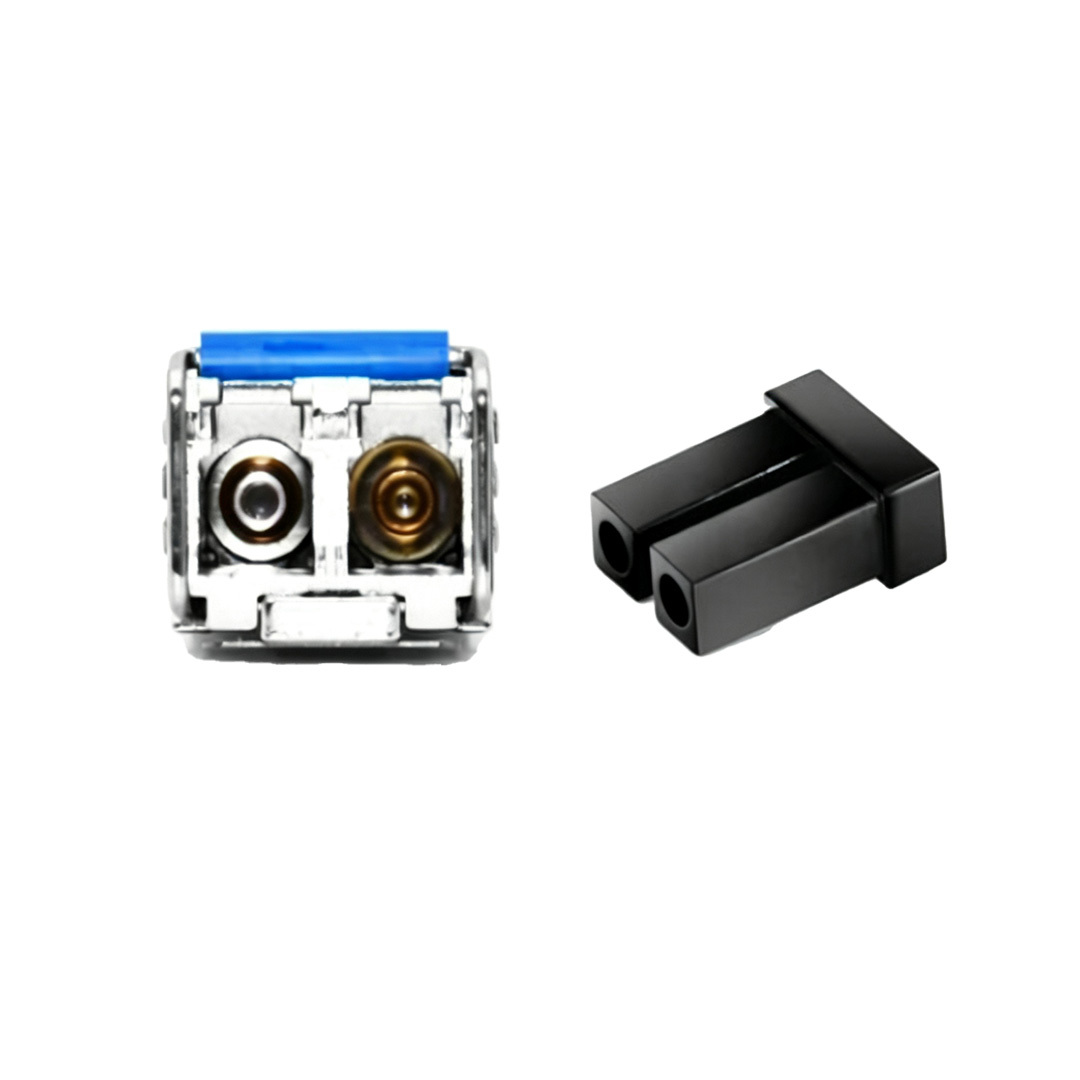

Чистота и пыль: Всегда оставляйте защитные колпачки на месте, когда они не установлены. Перед установкой очистите торцы волокон специальным средством для чистки оптики; пыль является причиной более 80% отказов оптических линий связи.
-
Настройка соединения: Если автоматическое согласование не удается, вручную зафиксируйте скорость на уровне 1,25 Гбит/с (полнодуплексный режим).
-
Умение обращаться: Используйте средства защиты от электростатического разряда. Радиус изгиба волокна должен быть не менее 30 мм.
-
Правила установки и «горячей» замены: Поддержка горячей замены MSA. Аккуратно вставляйте/извлекайте, не выключая питание.
-
Среда: Промышленный класс (от -4°C до 85°C). Избегать воздействия экстремальных температур, влаги и пыли.
Ссылки на Техническая спецификация , Руководство пользователя и Руководства по совместимости доступны на странице товара.
Полный список совместимых устройств и поддерживаемых устройств
1. Поддерживаемое оборудование и микропрограммное обеспечение

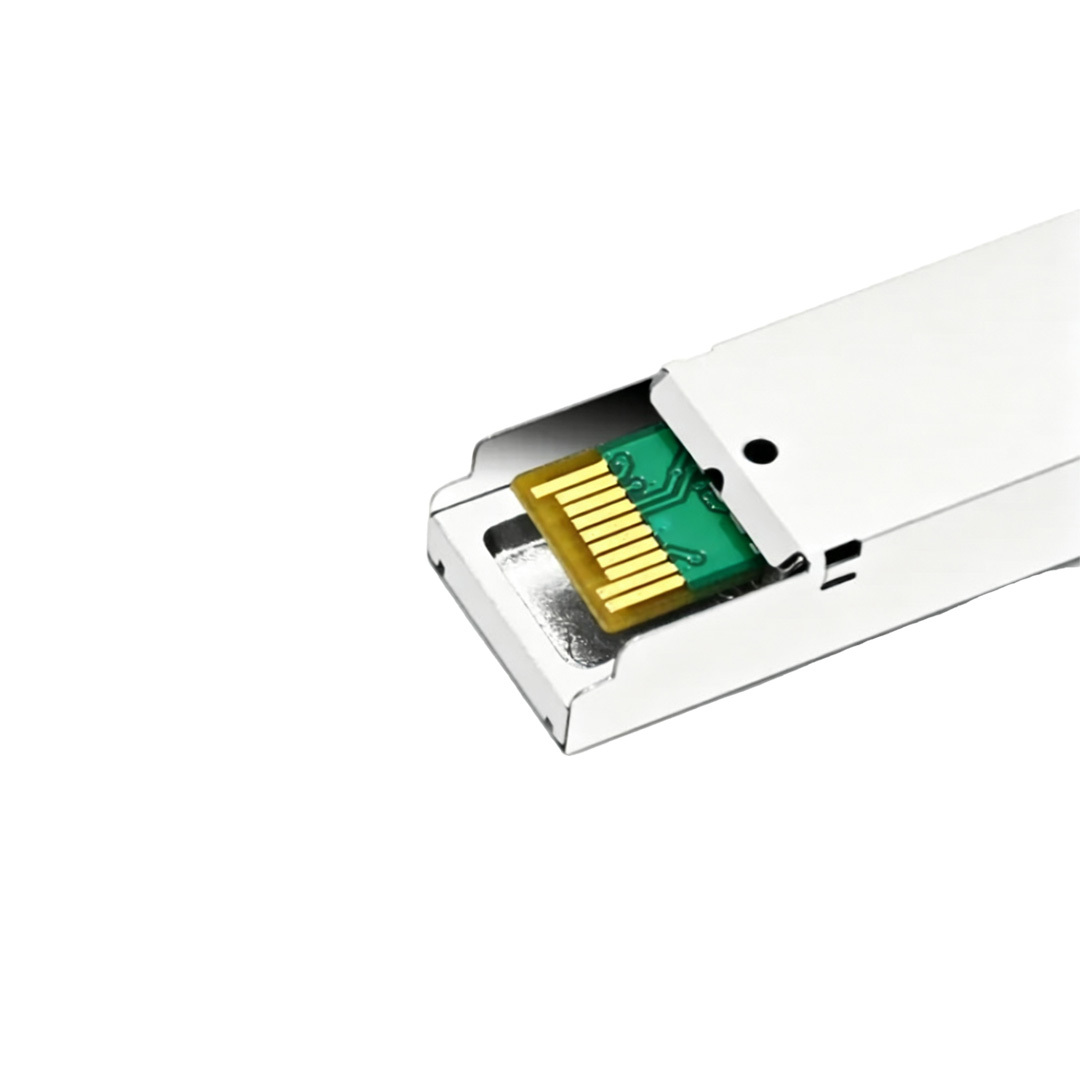

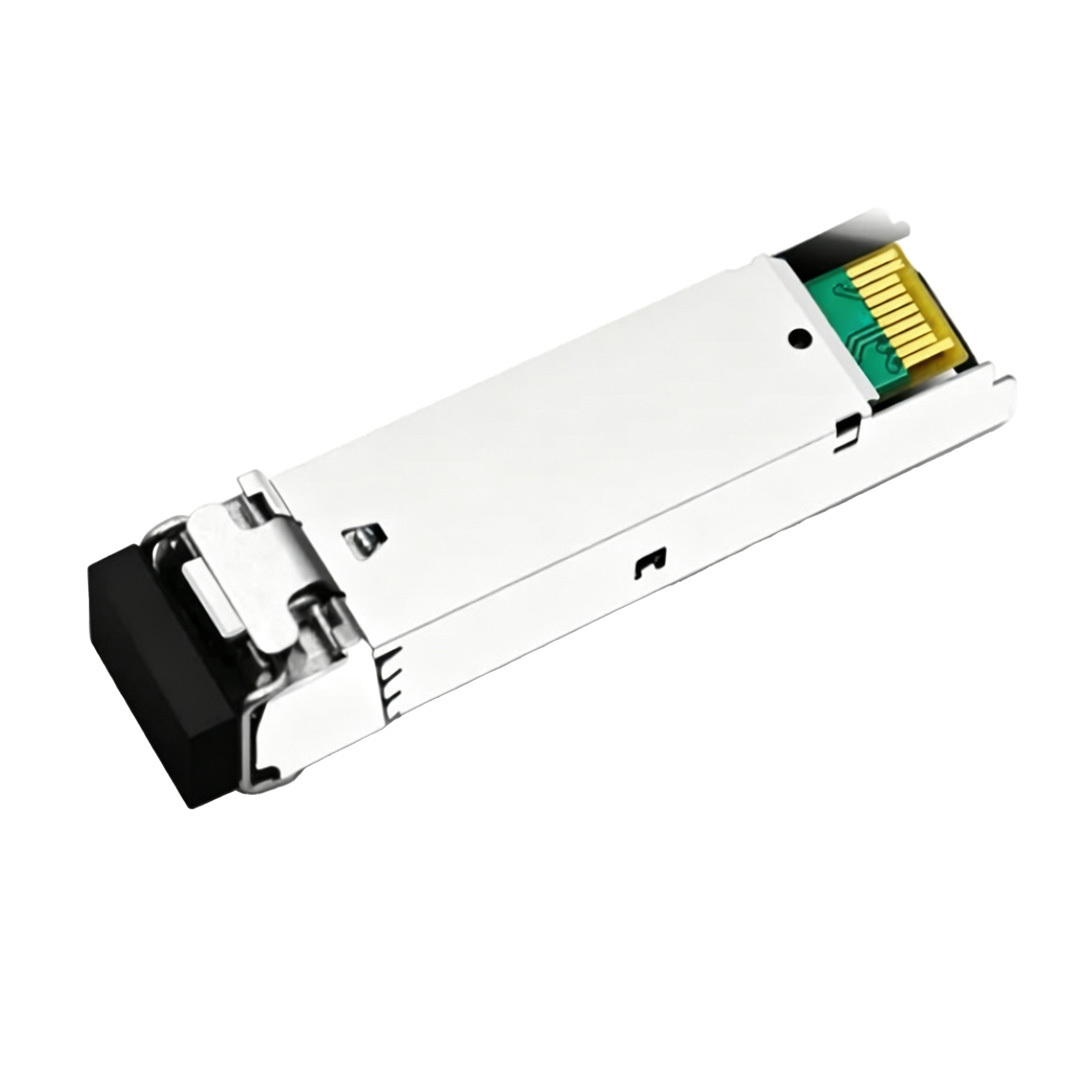

Этот трансиверный модуль, профессионально настроенный для платформ H3C, устраняет ошибки распознавания и совместимости модулей сторонних производителей, обеспечивая работу без срабатывания сигнализации и полный мониторинг DDM на основных сетевых устройствах H3C:
-
Коммутаторы H3C Enterprise: гигабитные коммутаторы серий S5130S, S5560, S5800, S6530X, S6805, S7000X.
-
Маршрутизаторы и устройства безопасности H3C: корпоративные маршрутизаторы серии MSR, межсетевые экраны и шлюзы H3C.
-
Устройства передачи и доступа H3C: восходящие порты H3C OLT и платы корпоративных служб передачи данных.
-
Универсальная совместимость: Полная совместимость со всеми сетевыми устройствами H3C, поддерживающими оригинальный трансиверный модуль SFP-GE-LX-SM1310.
2. Совместимость с продукцией разных брендов.
Этот оптический приемопередающий модуль, созданный на основе универсальной спецификации SFP MSA, бесперебойно работает с оборудованием Huawei, Arista, Juniper, Ruijie, ZTE, H3C, Ubiquiti и других производителей в смешанных сетевых средах с оборудованием разных производителей.
3. Бесплатные дополнительные услуги
-
Специальная прошивка для совместимости с несколькими устройствами
-
Бесплатное тестирование образцов перед размещением оптовых заказов.
-
Полные протоколы испытаний для приемки проекта.
-
Строгий контроль качества, обеспечивающий стабильность качества каждой партии продукции.
- Бесплатное программирование EEPROM на заказ для специальных и устаревших сетевых сред.
Основные сценарии применения
-
Enterprise Campus Uplinks: надежный одномодовый приемопередающий модуль с дальностью действия 10 км для передачи данных между зданиями на большие расстояния.
-
Сети доступа центров обработки данных: Замена неисправного приемопередающего модуля для устранения потери пакетов на устройстве H3C и периодических сбоев в работе канала связи.
-
Замена модуля H3C: Идеальная замена оригинальному трансиверному модулю H3C SFP-GE-LX-SM1310 для ежедневного обслуживания.
-
Модернизация и обновление сети: Поставка большого количества приемопередающих модулей решает скрытые проблемы, связанные со старением и совместимостью модулей в больших масштабах.
Решения для обеспечения связи (приложения)
Соединение между коммутаторами 1,1 Гбит/с
Подключение коммутатора 2.1GbE к медиаконвертеру
Структурированное кабельное соединение 3.1GbE
Соединение коммутатора и сетевой карты 4.1GbE
Основная функция
1. Высокоэффективное и энергоэффективное соединение для центров обработки данных 1G
Снижает энергопотребление в процессе эксплуатации, обеспечивая при этом надежную полнодуплексную пропускную способность 1,25 Гбит/с в сетях кампусов и центров обработки данных.
2. Надежность без простоев и 100% совместимость с брендами.
Разработан с использованием высоконадежных компонентов и предварительно запрограммированного программного обеспечения для обеспечения 100% бесшовной интеграции и бесперебойной работы с оборудованием Cisco, Juniper, Arista, Dell и др.
Видео о совместимости Предоставляется по запросу.
3. Тщательное 100% всестороннее тестирование
Каждый оптический трансивер проходит многоступенчатые заводские испытания, включая проверку оптической мощности, моделирование расстояния и проверку совместимости с хостом, чтобы гарантировать отсутствие сбоев связи при развертывании. — Совершите виртуальную экскурсию по нашим
Тестовый центр чтобы увидеть наш процесс обеспечения качества в действии.
Часто задаваемые вопросы
В1: Могу ли я получить образец для тестирования перед оптовой закупкой модуля трансивера 1000BASE-LX?
A: Да, компания HYTOPTODEVICE предоставляет бесплатные образцы для тестирования, технические характеристики трансиверов и видеоинструкции по проверке совместимости для импортеров, дистрибьюторов, оптовиков и системных интеграторов по всему миру.
В3: Какова стабильная дальность передачи этого приемопередающего модуля, совместимого с H3C?
A: В сочетании со стандартным одномодовым волокном G.652 приемопередающий модуль HYTOPTODEVICE обеспечивает безошибочную передачу на расстояние до 10 км; превышение этого расстояния приведет к нестабильности оптической мощности и нестабильности линии связи.
Вопрос 4: Может ли этот трансиверный модуль H3C LX работать с многомодовым оптоволокном?
А: Да, одномодовый трансивер LX может работать на расстоянии до 550 м по многомодовому оптоволокну. Но для предотвращения задержки дифференциального режима и обеспечения стабильности сигнала следует использовать патч-кабель с модуляцией согласования режимов (Mode Conditioning Patch cable).
В5: Возможно ли использовать в паре с приемопередающим модулем 10KM LX модули для дальней связи 20KM/40KM?
A: Они могут соединяться, но это не рекомендуется. Несоответствие оптической мощности и чувствительности приемопередающих модулей разного класса приводит к постоянной потере пакетов и нестабильности соединения на устройствах H3C.
В6: Нужен ли оптический аттенюатор для сверхкоротких одномодовых волоконно-оптических линий связи?
A: Нет. Мощность передатчика модуля HYTOPTODEVICE LX составляет -9~-3 дБм, а перегрузка приемника -3 дБм. Вам не нужен оптический аттенюатор.
В7: Что вызывает срабатывание сигнализации о низкой мощности приемника на каналах связи трансиверного модуля H3C LX?
A: Основными причинами являются загрязнение торцов волокон, износ кабелей и чрезмерное затухание сигнала в линии. Модуль приемопередатчика HYTOPTODEVICE поддерживает мониторинг DDM для быстрого обнаружения неисправностей и устранения неполадок.
В8: Почему для гигабитного трансиверного модуля H3C используется интерфейс LC UPC?
A: Интерфейс Duplex LC UPC отличается низкими потерями на входе и универсальной совместимостью. HYTOPTODEVICE использует этот стандартный интерфейс для идеального соответствия распространенным оптоволоконным перемычкам и сетевым портам H3C.
В9: Как изменение полярности оптоволокна влияет на работу приемопередающего модуля H3C?
A: Обратная полярность TXRX блокирует передачу оптического сигнала и отключает порты коммутатора. Стандартная кроссоверная проводка обеспечивает нормальную активацию приемопередающего модуля HYTOPTODEVICE.
В10: Каковы практические преимущества модуля приемопередатчика с возможностью «горячей» замены?
A: Модуль приемопередатчика HYTOPTODEVICE с возможностью «горячей» замены поддерживает онлайн-замену без выключения устройства, что эффективно сокращает время простоя при обслуживании корпоративной сети.
В11: Почему высокое значение MTBF критически важно для модуля приемопередатчика H3C, используемого в массовом производстве?
A: Высокое значение MTBF означает сверхнизкий уровень отказов. Все приемопередающие модули HYTOPTODEVICE проходят 72-часовые испытания на старение при высоких температурах, что делает их подходящими для крупномасштабного пакетного развертывания сети H3C.
В12: Какие преимущества в плане стоимости имеют модули, совместимые с HYTOPTODEVICE H3C?
A: Модуль приемопередатчика HYTOPTODEVICE обеспечивает ту же совместимость и производительность передачи, что и оригинальные модули H3C, но по более низкой цене, что оптимизирует оптовые закупки и бюджеты на модернизацию сети в масштабах предприятия.
В13: В каких условиях эксплуатации подходит приемопередающий модуль H3C коммерческого класса?
A: Коммерческий приемопередающий модуль HYTOPTODEVICE стабильно работает в помещениях при температуре от 0℃ до 70℃; экстремальные температуры и влажность на открытом воздухе ускоряют старение модуля и вызывают сбои в работе связи.
В14: Безопасен ли для использования лазер 1310 нм приемопередающего модуля HYTOPTODEVICE?
А: Да. Лазер FP с длиной волны 1310 нм, установленный в приемопередающем модуле HYTOPTODEVICE LX, соответствует международным стандартам лазерной безопасности и не представляет риска радиационного облучения для повседневной работы в корпоративных сетях.
Q15: Может ли этот приемопередающий модуль 1,25G автоматически согласовать скорость до 100 Мбит/с для смешанных сетей? A: Нет. Гигабитный приемопередающий модуль HYTOPTODEVICE не поддерживает интеллектуальное автоматическое согласование скорости.
