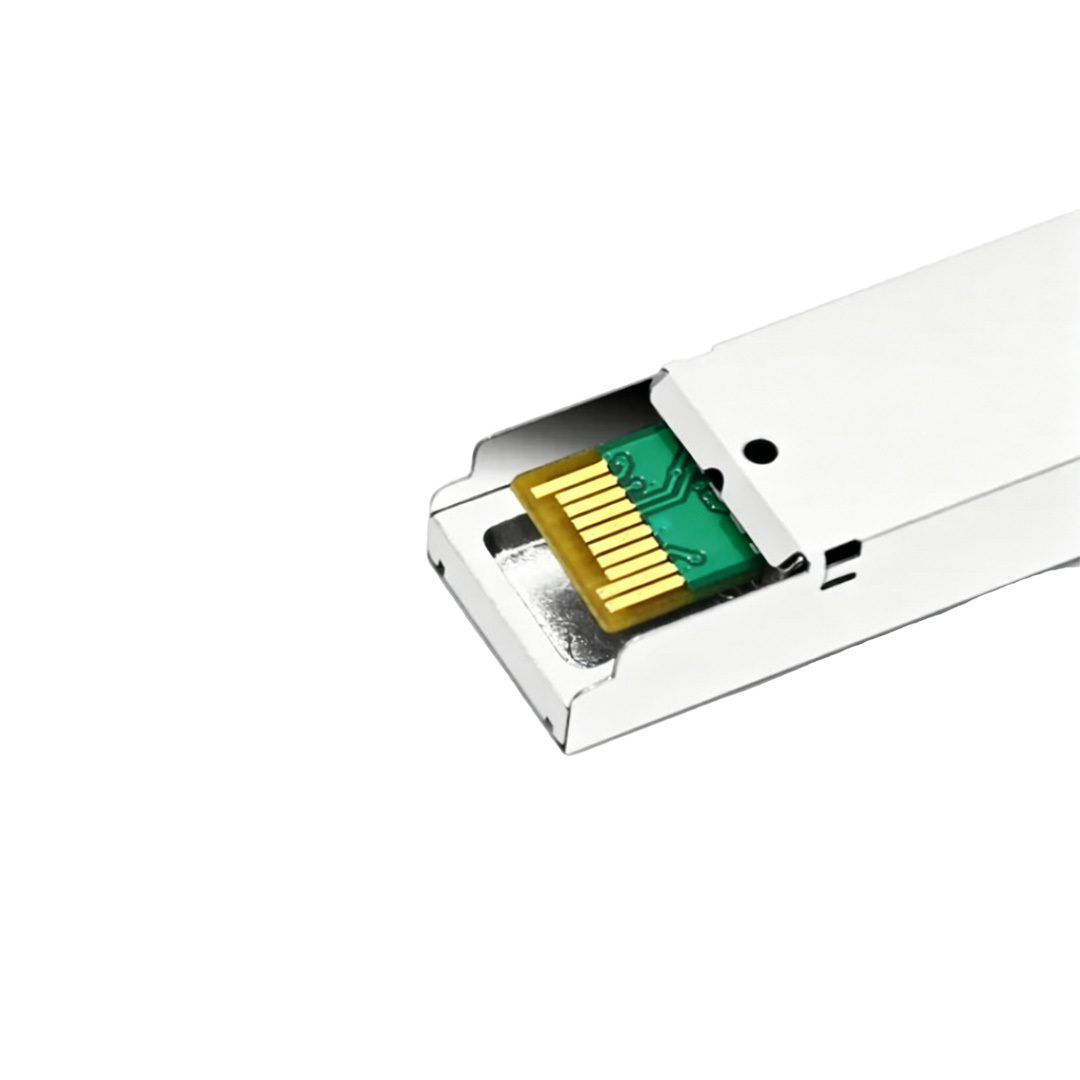

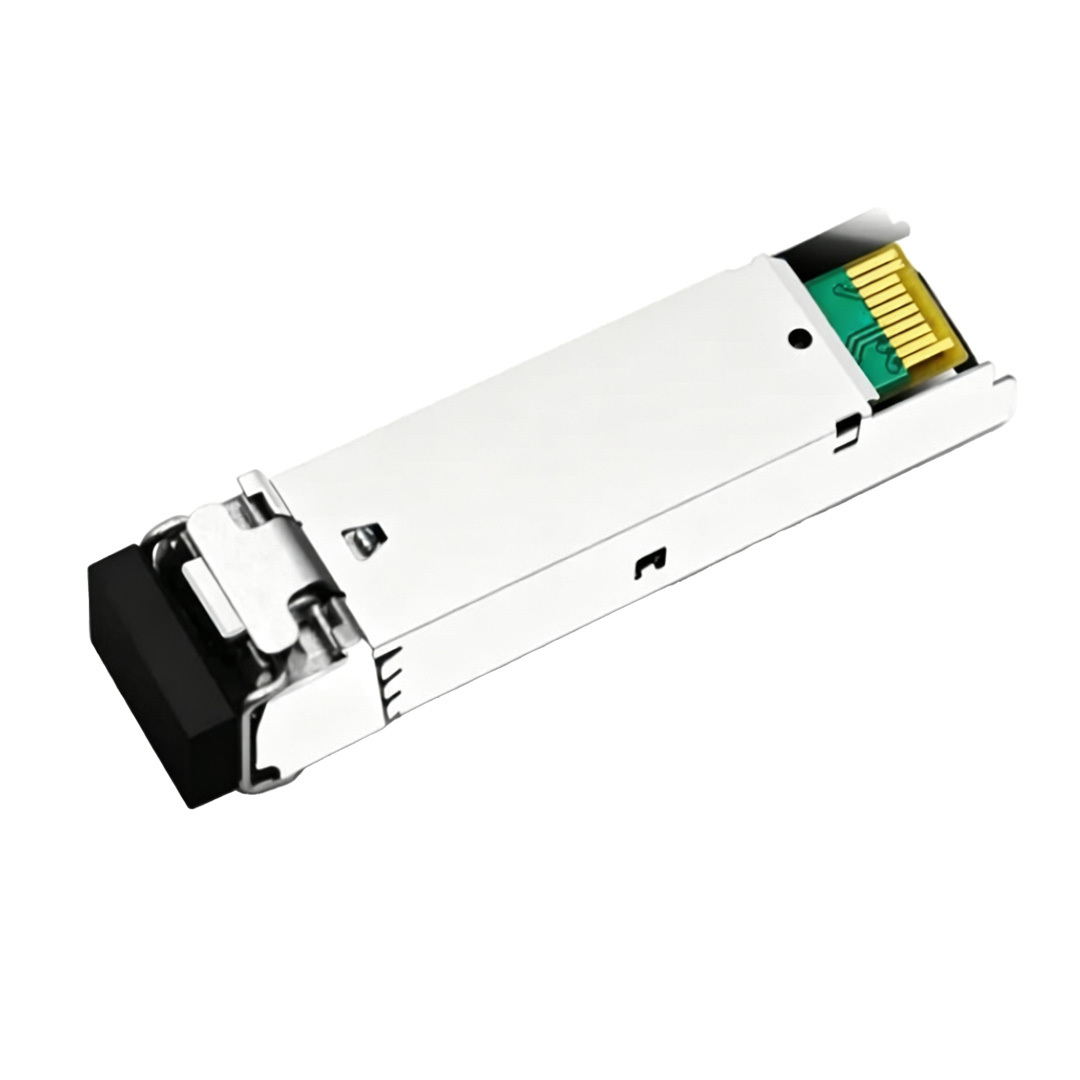

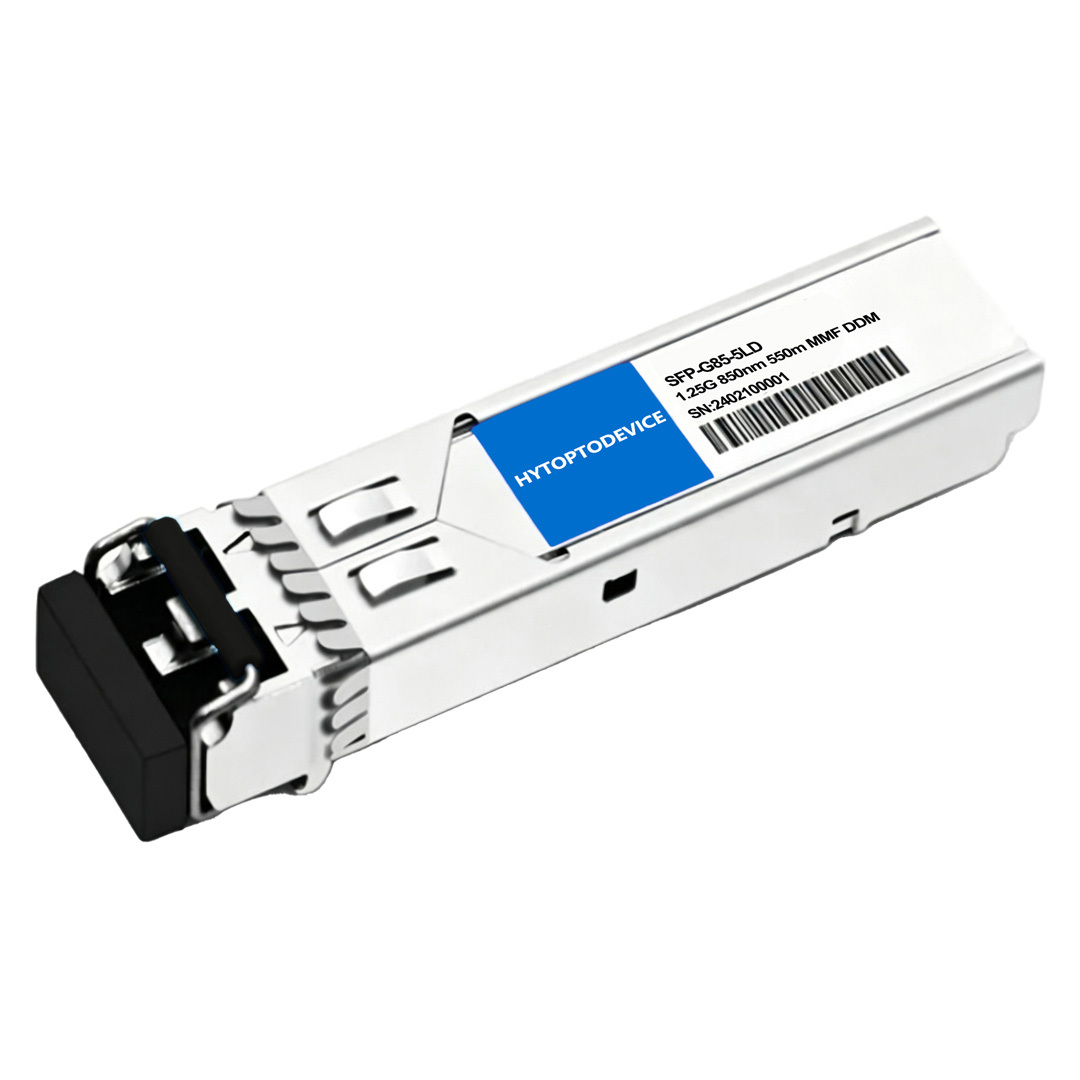

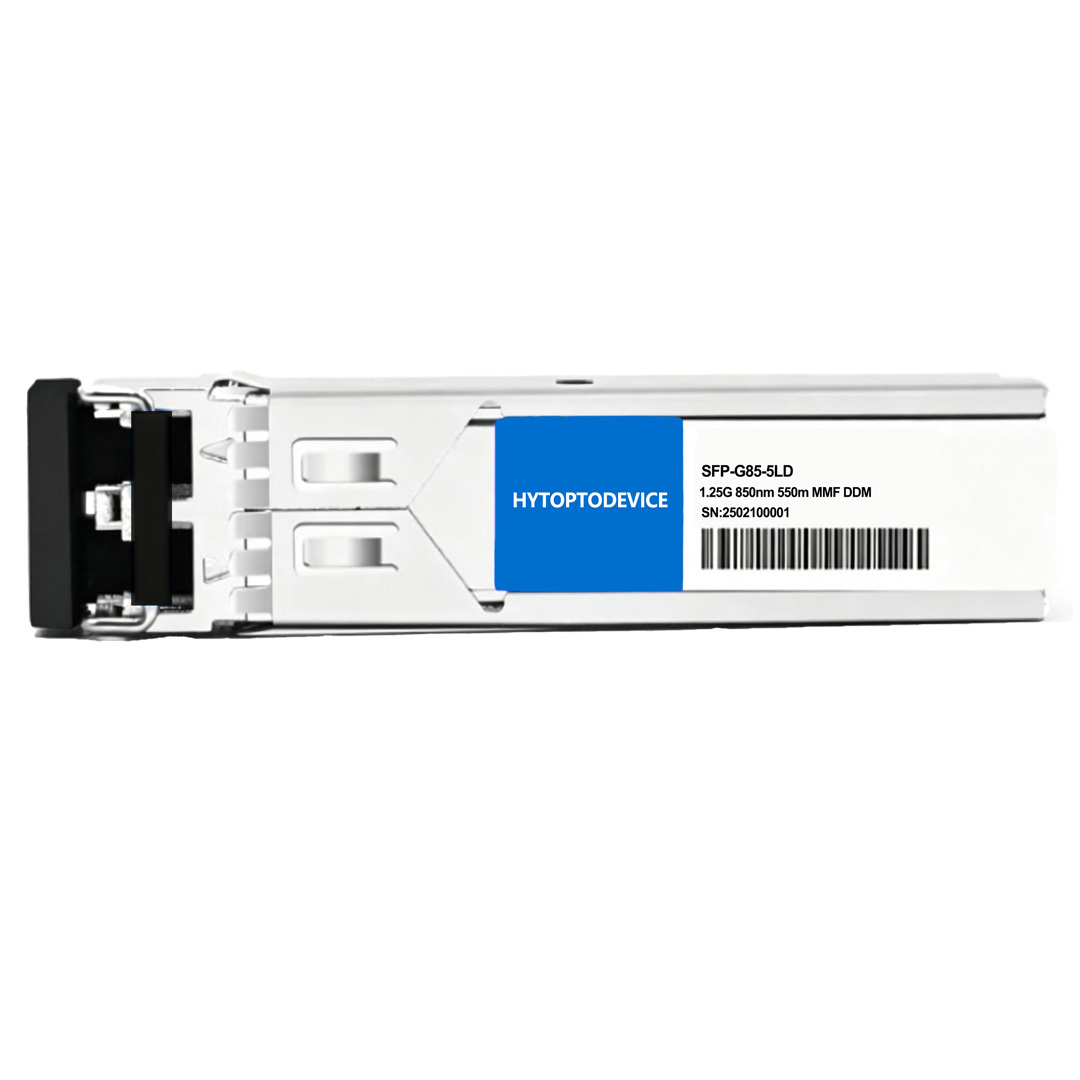

Совместимый с IBM BN-CKM-S-SX подключаемый трансивер 1000BASE-SX | SFP 850 нм 550 м многомодовый оптоволоконный кабель | HYTOPTODEVICE
Обзор продукта
Модуль трансивера HYTOPTODEVICE 1000BASE-SX полностью совместим с IBM BN-CKM-S-SX. Соответствуя мировым стандартам MSA и IEEE, этот модуль трансивера обеспечивает стабильную гигабитную пропускную способность 1,25 Гбит/с для многомодовых волоконно-оптических сетей внутри помещений.
Этот подключаемый приемопередающий модуль, предварительно запрограммированный профессиональной адаптивной прошивкой IBM, поддерживает установку по принципу «подключи и работай» и «горячую замену» без срабатывания сигнализации устройства. Он является бюджетной прямой заменой оригинальных модулей BN-CKM-S-SX, идеально подходящей для оптовых закупок и крупномасштабного развертывания сети.
Оснащенный высококачественным VCSEL-лазером 850 нм, этот подключаемый приемопередающий модуль обеспечивает передачу данных на расстояние 550 м без ошибок по оптоволокну OM2/OM3/OM4 и 275 м по устаревшему оптоволокну OM1. Встроенный мониторинг DDM и полные заводские испытания на старение гарантируют стабильную круглосуточную работу корпоративных сетевых систем IBM.
Основные технические характеристики
| Совместимо с IBM |
BN-CKM-S-SX |
Название поставщика |
ГИТОПТОДУСТРОЙСТВО |
| Форм-фактор |
СФП |
Максимальная скорость передачи данных |
1,25 Гбит/с |
| Длина волны |
850 нм |
Максимальное расстояние |
550 м над OM2 MMF |
| Разъем |
Дуплексный ЖК |
Тип передатчика |
850 нм VCSEL |
| Тип кабеля |
ММФ |
Тип приемника |
ПРИКОЛОТЬ |
| TX Power |
-9,0~-3 дБм |
Чувствительность приемника |
< -18,0 дБм |
| Типичное энергопотребление |
≤0,8 Вт |
Перегрузка приемника |
-3 дБм |
| Коэффициент битовых ошибок (BER) |
1E-12 |
DDM/DOM |
Поддерживается |
| Протоколы |
SFF-8472 Соответствует MSA, IEEE 802.3ah-2004 |
Рабочая температура |
от 0°C до 70°C (от 32 до 158°F) |
Рекомендации по использованию и лучшие практики
-
Выбор волокна: Дуплексный LC OM1/OM2/OM3/OM4 MMF (50 или 62,5/125 мкм). НЕ использовать SMF (OS1/OS2).
-
Соответствие разъема: Только для полировки UPC/PC. НЕ используйте APC.
-
Чистота и пыль: Всегда оставляйте защитные колпачки на месте, когда они не установлены. Перед установкой очистите торцы волокон специальным средством для чистки оптики; пыль является причиной более 80% отказов оптических линий связи.
-
Настройка соединения: Если автоматическое согласование не удается, вручную зафиксируйте скорость на уровне 1,25 Гбит/с (полный дуплекс).
-
Умение обращаться: Используйте средства защиты от электростатического разряда. Радиус изгиба волокна должен быть не менее 30 мм.
-
Правила установки и «горячей» замены: Поддержка горячей замены MSA. Аккуратно вставляйте/извлекайте, не выключая устройство.
-
Среда: Коммерческого класса (от 0°C до 70°C). Избегать воздействия экстремальных температур, влаги и пыли.
Ссылки на Техническая спецификация , Руководство пользователя и Руководства по совместимости доступны на странице товара.
Полный список совместимых устройств и поддерживаемых устройств
1. Поддерживаемое оборудование и микропрограммное обеспечение
Специально разработанное микропрограммное обеспечение IBM обеспечивает полную совместимость этого подключаемого модуля трансивера с корпоративными коммутационными и маршрутизирующими устройствами IBM. Отсутствие оповещений о сбоях, поддержка технологии Plug-and-Play и «горячей» замены для основных сетевых платформ IBM:
-
Коммутационные модули IBM BladeCenter: серия, совместимая с гигабитными портами BN-CKM-S-SX.
-
Сетевые коммутаторы IBM System x: гигабитные коммутаторы доступа и агрегации для предприятий.
-
Серия коммутаторов IBM RackSwitch: устройства с гигабитными портами SFP серии G8000/G9000.
-
Устройства IBM Flex System Fabric: модульное корпоративное оборудование для коммутации волоконно-оптических кабелей.
2. Совместимость с продукцией разных брендов.
Этот подключаемый трансиверный модуль 1000BASE-SX строго соответствует унифицированным стандартам MSA, обеспечивая стабильную совместимость с гигабитными сетевыми устройствами Cisco, Juniper, Brocade, Ubiquiti и других сторонних производителей. Доступна возможность индивидуальной настройки микропрограммного обеспечения EEPROM для адаптации к сетевым средам разных производителей, что позволяет удовлетворить разнообразные потребности в построении корпоративных сетей.
3. Бесплатные дополнительные услуги
-
Специальная прошивка для совместимости с несколькими устройствами
-
Бесплатное тестирование образцов перед размещением оптовых заказов.
-
Полные протоколы испытаний для приемки проекта.
-
Строгий контроль качества, обеспечивающий стабильность качества каждой партии продукции.
- Бесплатное программирование EEPROM на заказ для специальных и устаревших сетевых сред.
Основные сценарии применения
-
Технология IBM Enterprise LAN Uplinking: гигабитный оптоволоконный канал связи для коммутаторов доступа и агрегации.
-
Внутристоечное соединение центров обработки данных: межсерверное соединение серверов и коммутаторов на коротких расстояниях.
-
Модернизация старой сети IBM: недорогая замена устаревших модулей BN-CKM-S-SX.
-
Проектные закупки партиями: крупномасштабное строительство кампусных и корпоративных сетей.
Решения для обеспечения связи (приложения)
Соединение между коммутаторами 1,1 Гбит/с
Подключение коммутатора 2.1GbE к медиаконвертеру
Структурированное кабельное соединение 3.1GbE
Соединение коммутатора и сетевой карты 4.1GbE
Основная функция
1. Высокоэффективное соединение центров обработки данных 1G
Разработанные для сетей с высокой плотностью пользователей, наши решения... IBM-совместимый гигабитный подключаемый трансивер Обеспечивает производительность 1GbE по принципу «подключи и работай» со сверхнизким энергопотреблением — предлагая бюджетное и экологичное решение для ваших повседневных сетевых потребностей.
2. Надежность без простоев и 100% совместимость с брендами.
Будьте уверены, с
оптический подключаемый приемопередатчик тщательно протестировано на более чем Более 150 коммутаторов ведущих производителей. в нашей испытательной лаборатории. Мгновенно проверьте свою конфигурацию с помощью нашей таблицы совместимости — или запросите индивидуальную настройку, разработанную специально для вашего коммутатора. Видео о совместимости перед покупкой.
3. Сертифицированное в лаборатории качество, создано для нулевого уровня отказов.
Каждый подключаемый трансивер проходит стресс-тестирование с использованием передовых оптоэлектронных диагностических средств для гарантии целостности сигнала и долговременной стабильности. Оцените полную прозрачность — совершите виртуальную экскурсию по нашему предприятию.
Тестовый центр чтобы увидеть наш процесс обеспечения качества в действии.
Часто задаваемые вопросы
В1: Как решить проблемы с нераспознанным устройством при использовании подключаемого модуля трансивера IBM стороннего производителя?
A: Нераспознанные ошибки возникают из-за несоответствия данных в заводской EEPROM. Наш предварительно прошитый модуль приемопередатчика, специально разработанный для IBM, соответствует стандартам BN-CKM-S-SX, что обеспечивает распознавание по принципу «подключи и работай» без дополнительной настройки.
В2: Поддерживает ли подключаемый трансиверный модуль IBM 1000BASE-SX автоматическое согласование портов?
A: Этот многорежимный подключаемый приемопередающий модуль поддерживает стандартное автоматическое согласование Ethernet. Блокировка портов на 1000 Мбит/с в полнодуплексном режиме обеспечивает более стабильную передачу данных по локальной сети в течение длительного времени.
В3: Какова практическая дальность передачи подключаемого приемопередающего модуля IBM 850 нм?
A: Этот подключаемый приемопередающий модуль, разработанный для внутренних сетей ближнего действия, поддерживает стабильные соединения на расстоянии до 550 м по высококачественному многомодовому оптоволокну и эффективную передачу на расстояние до 275 м по устаревшему оптоволокну OM1.
В4: Почему скорость передачи по оптоволокну OM1 ниже для гигабитных подключаемых приемопередающих модулей?
A: Модальная дисперсия традиционного оптоволокна OM1 ограничивает стабильность сигнала. Этот подключаемый приемопередающий модуль может обеспечивать безошибочную работу только на расстоянии до 275 метров при использовании старых кабелей 62,5/125 мкм.
В5: Могут ли подключаемые модули приемопередатчиков с разными длинами волн соединяться между собой в сетях IBM?
A: Недопустимо сопряжение модулей с разными длинами волн. Для стандартной волоконно-оптической связи требуется одинаковая длина волны 850 нм и многомодовые характеристики на обоих концах подключаемых приемопередающих модулей.
В6: Нужны ли аттенюаторы для коротких волоконно-оптических перемычек в подключаемом приемопередающем модуле IBM?
A: Аттенюатор не требуется. 850-нм VCSEL-лазер этого подключаемого приемопередающего модуля выдает умеренную мощность, не вызывая перегрузки сигнала на коротких волоконно-оптических линиях связи.
В7: Какова стандартная чувствительность приема сменного трансиверного модуля BN-CKM-S-SX?
A: Этот модуль приемопередатчика корпоративного класса имеет чувствительность приемника ≤ -18 дБм, что обеспечивает чувствительный прием сигнала и сверхнизкий уровень ошибок передачи данных в стандартных многомодовых сетях.
В8: Какой интерфейс разъема подходит для подключаемого приемопередающего модуля, совместимого с IBM?
A: Этот универсальный подключаемый приемопередающий модуль использует дуплексный интерфейс LC UPC и совместим со всеми распространенными корпоративными многомодовыми волоконно-оптическими кабельными системами.
В9: Как обратная полярность оптоволокна влияет на состояние связи подключаемого приемопередающего модуля?
A: Перекрестное соединение TX-RX обязательно. Перевернутая проводка на парных подключаемых модулях трансивера напрямую приведет к разрыву сетевого соединения.
В10: Могут ли пользователи заменить подключаемый приемопередающий модуль IBM во время работы сети в режиме реального времени?
A: Этот модуль приемопередатчика с возможностью «горячей» замены поддерживает установку и извлечение в процессе работы, что позволяет проводить техническое обслуживание без прерывания работы сети или выключения устройства.
В11: Насколько надежен приобретаемый оптом подключаемый приемопередающий модуль для долгосрочного использования?
A: Поставляемый на заводе модульный трансивер с возможностью подключения имеет показатель MTBF более 1 000 000 часов, обеспечивая стабильную работу в режиме 7×24 для крупномасштабных корпоративных сетевых проектов.
Q12: Являются ли подключаемые трансиверные модули BN-CKM-S-SX сторонних производителей эквивалентными оригинальным модулям IBM?
A: Соответствующие стандартам подключаемые приемопередающие модули сторонних производителей используют идентичные микросхемы и лазеры, что и модули OEM, обеспечивая эквивалентную производительность и более конкурентоспособные цены при оптовых закупках.
В13: Может ли модуль приемопередатчика коммерческого класса адаптироваться к работе в условиях внешней сети?
A: Стандартный коммерческий подключаемый приемопередающий модуль подходит только для использования в помещениях с постоянной температурой, а не в условиях суровых температур на открытом воздухе.
В14: Соответствуют ли оптовые партии подключаемых приемопередающих модулей мировым стандартам сертификации?
A: Все оптовые партии подключаемых приемопередающих модулей проходят строгие испытания и соответствуют международным коммерческим сертификатам CE, FCC, RoHS и REACH.
В15: Как низкие температуры влияют на стабильность коммерческих подключаемых приемопередающих модулей? A: Коммерческие подключаемые приемопередающие модули стабильно работают при температуре выше 0℃. Низкие температуры могут вызвать сбои в работе лазера и привести к нестабильной оптической связи.
Варианты упаковки и индивидуальные решения по упаковке
Каждый приемопередающий модуль поставляется в надежной, защищенной от электростатического разряда упаковке. Стандартная упаковка готова к немедленной отправке, а для оптовых заказов доступна упаковка с индивидуальным логотипом.
Почему сетевые инженеры выбирают HYTOPTODEVICE
- Модули, на 100% соответствующие стандарту MSA, с Cisco , Huawei , Делл , Можжевельник , и Ость совместимость
- Производственное предприятие в Шэньчжэне, сертифицированное по стандарту ISO 9001:2015.
- Средний срок выполнения заказа составляет 3–5 рабочих дней. час ДХЛ / FedEx е экспресс-опции
- Специализированная предпродажная техническая поддержка для конфигураций, разработанных по индивидуальному заказу.
- Реальное оборудование, реальные переключатели, реальные результаты. Мы публикуем видео с тестами совместимости, чтобы развеять ваши опасения по поводу совместимости. Вы можете посмотреть его перед покупкой.
- Мы можем предоставить видеоролики, демонстрирующие процесс осмотра и отгрузки, чтобы вы почувствовали себя так, будто находитесь непосредственно рядом с товаром.
«Мы заменили 200 SFP-модулей Cisco на аналогичные модули HYTOPTODEVICE на уровне магистральной сети — никаких проблем с совместимостью, снижение затрат на 40%». — Сетевой архитектор, интернет-провайдер второго уровня, Германия
