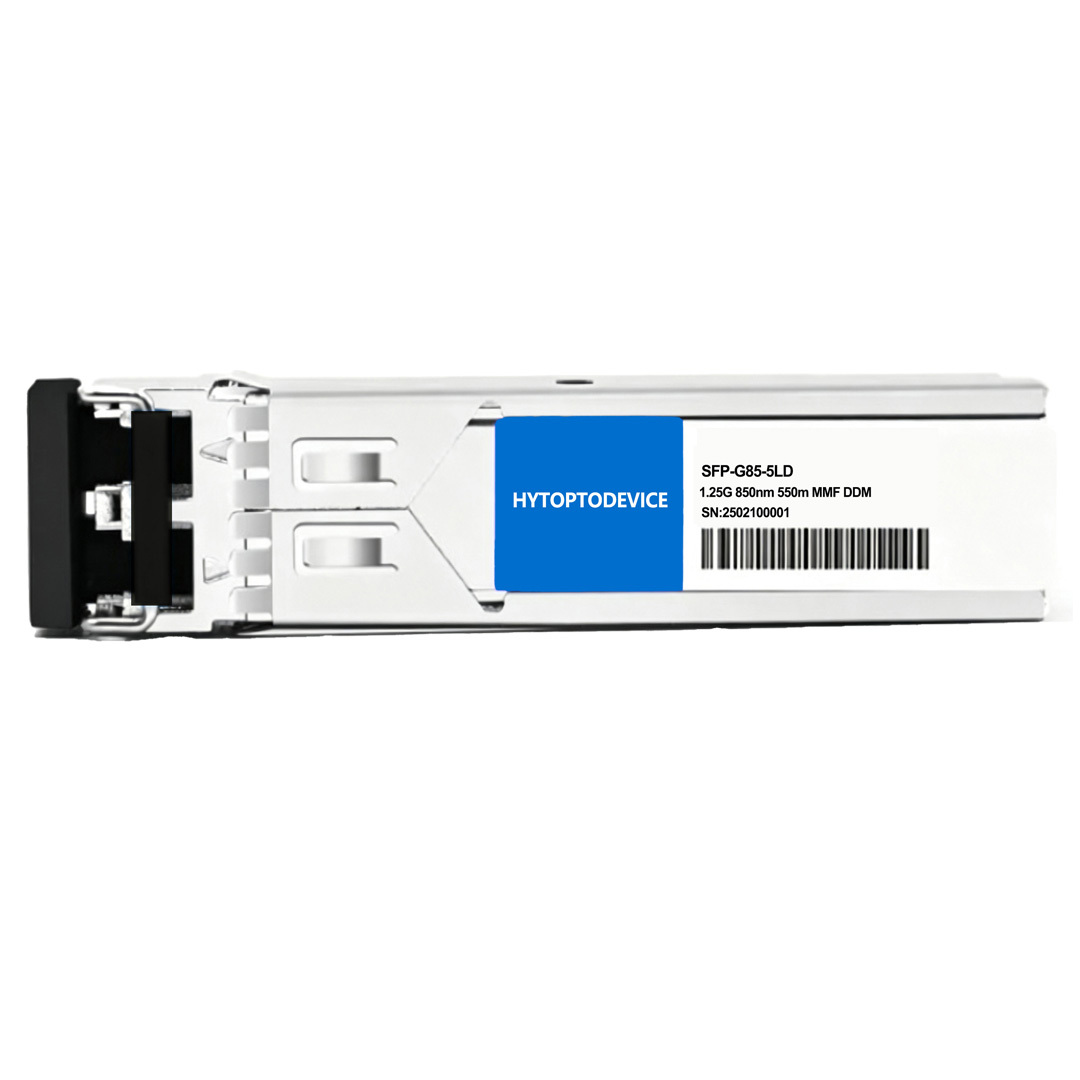

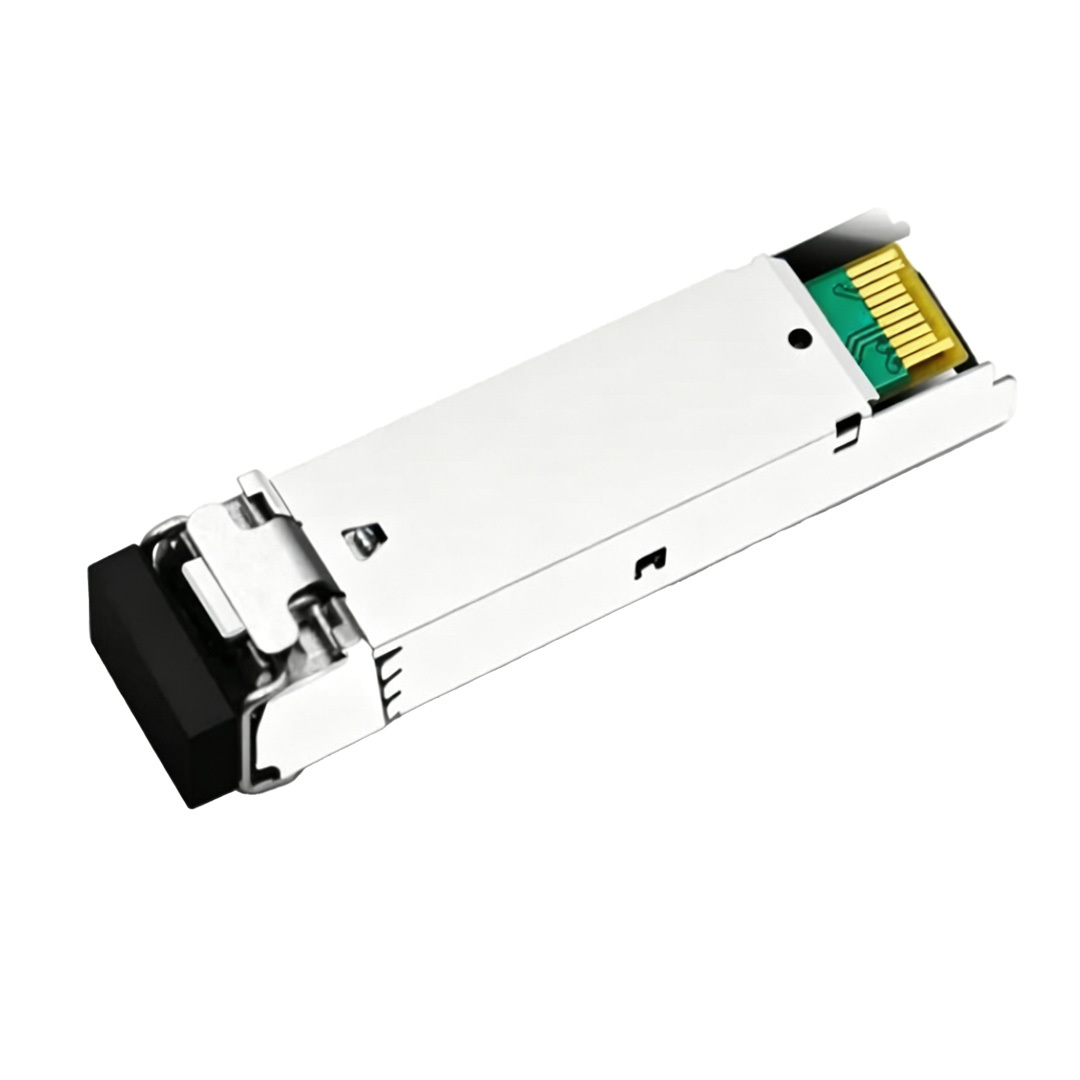

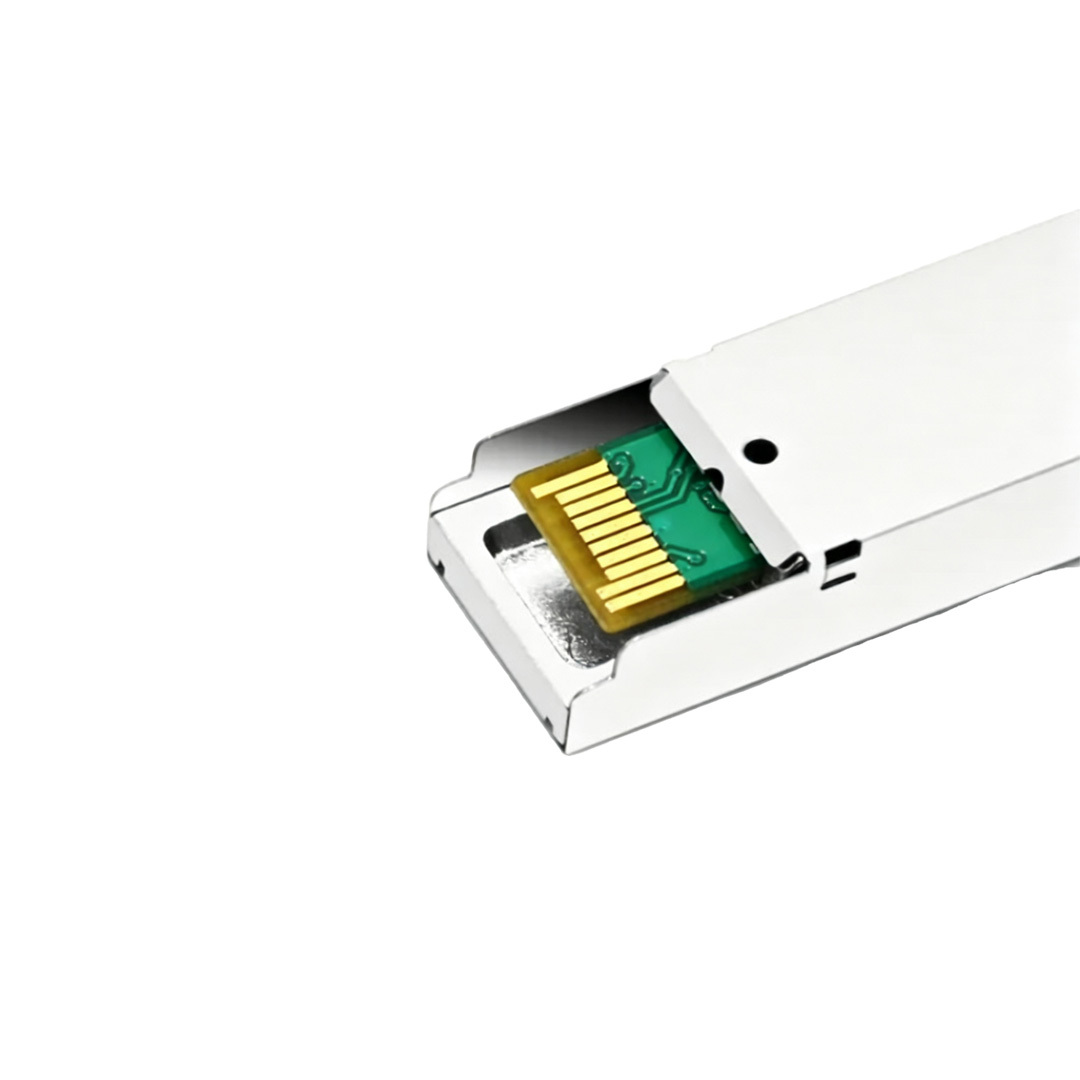

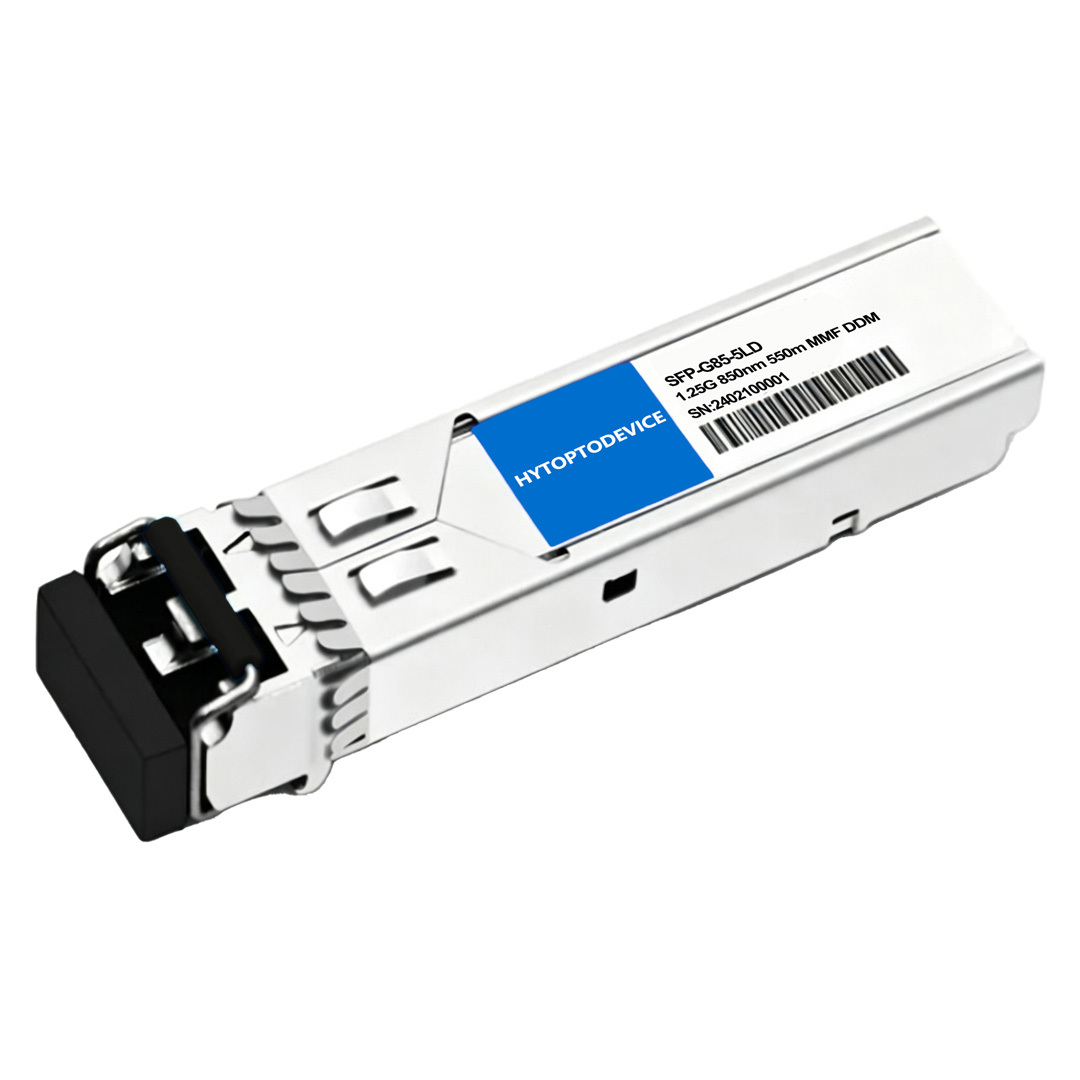

Оптический трансивер Cisco SFP-1G-SX, совместимый с 1000BASE-SX | 850 нм 550 м дуплексный LC/UPC многомодовый оптоволоконный кабель | HYTOPTODEVICE

Высокая производительность трансивер SFP с радиусом действия 550 м ММФ . SFP форм-фактор , Дуплексный LC-разъем 100% совместимость с Cisco SFP-1G-SX и другими популярными брендами. Нет прошивка Необходимые изменения, готовые к использованию сразу после распаковки. Эквивалент OEM-производителя. Экономьте на брендовой продукции для вашего проекта. Смотрите список совместимых товаров.
НЕТ. Бренд Совместимый номер детали (P/N) Примечания
1 Cisco SFP-1G-SX
2 Arista Networks SFP-1G-SX
3 Huawei eSFP-GE-SX-MM850
4 Можжевельник EX-SFP-1GE-SX
5 Парча E1MG-SX-OM


Description

Оптический трансивер Cisco SFP‑1G‑SX, совместимый с 1000BASE‑SX | 850 нм 550 м дуплексный LC/UPC многомодовый оптоволоконный кабель | HYTOPTODEVICE

Обзор продукта

SFP-1G-SX — это высокопроизводительное устройство, совместимое с проекторами Cisco. оптический трансивер SFP . С участием возможность горячей замены СФП форм-фактор Она работает с фиксированной скоростью передачи данных 1 Гбит/с на длине волны 850 нм, обеспечивая передачу на расстояние до 550 м. многомодовое волокно (ММФ) промежуточные отверстия Дуплексный LC-разъем Благодаря высокой плотности сетевого подключения и низкому энергопотреблению, это устройство оптический модуль Обеспечивает высокостабильные гигабитные Ethernet-каналы связи для интернет-провайдеров (ISP), корпоративные локальные сети и сети хранения данных (LAN и SAN), локальные сети и сети хранения данных центров обработки данных, а также другие оптические каналы связи. Соответствует требованиям SFP. Соглашение о сотрудничестве с несколькими источниками (MSA) и IEEE 802.3ah-2004 . Поддержка DOM.

Основные технические характеристики

Совместимо с Cisco SFP-1G-SX Название поставщика ГИТОПТОДУСТРОЙСТВО
Форм-фактор СФП Максимальная скорость передачи данных 1,25 Гбит/с
Длина волны 850 нм Максимальное расстояние 550 м над OM2 MMF
Разъем Дуплексный ЖК Тип передатчика 850 нм VCSEL
Тип кабеля ММФ Тип приемника ПРИКОЛОТЬ
TX Power -9,0~-3 дБм Чувствительность приемника < -18,0 дБм
Типичное энергопотребление ≤0,8 Вт Перегрузка приемника -3 дБм
Коэффициент битовых ошибок (BER) 1E-12 DDM/DOM Поддерживается
Протоколы SFF-8472 Соответствует MSA, IEEE 802.3ah-2004 Рабочая температура от 0°C до 70°C (от 32 до 158°F)

Рекомендации по использованию и лучшие практики

  • Выбор волокна: Дуплексный LC OM1/OM2/OM3/OM4 MMF (50 или 62,5/125 мкм). НЕ использовать SMF (OS1/OS2).

  • Соответствие разъема: Только для полировки UPC/PC. НЕ используйте APC.

  • Чистота и пыль: Всегда оставляйте защитные колпачки на месте, когда они не установлены. Перед установкой очистите торцы волокон специальным средством для чистки оптики; пыль является причиной более 80% отказов оптических линий связи.

  • Настройка соединения: Если автоматическое согласование не удается, вручную зафиксируйте скорость на уровне 1,25 Гбит/с (полнодуплексный режим).

  • Умение обращаться: Используйте средства защиты от электростатического разряда. Радиус изгиба волокна должен быть не менее 30 мм.

  • Правила установки и «горячей» замены: Поддержка горячей замены MSA. Аккуратно вставляйте/извлекайте, не выключая устройство.

  • Среда: Коммерческого класса (от 0°C до 70°C). Избегать воздействия экстремальных температур, влаги и пыли.

Полный список совместимых устройств и поддерживаемых устройств

1. Поддерживаемое оборудование и микропрограммное обеспечение
  • Серия Cisco Catalyst 2960: WS-C2960-24TC-L, WS-C2960G-24TC-L, WS-C2960S-48FPD-L, WS-C2960X-24PD-L

  • Серии Cisco Catalyst 3560 и 3650: WS-C3560G-24TS, WS-C3560X-48T-S, WS-C3650-24TD-E

  • Серии Cisco Catalyst 3750 и 3850: WS-C3750G-48TS, WS-C3750X-24T-S, WS-C3850-24T-E

  • Серии Cisco Catalyst 9200 и 9300: C9200-24T, C9200L-48P-4X, C9300-24T, C9300-48U

  • Серии маршрутизаторов Cisco ASR и ISR: ASR 901, ASR 1001-X, ISR 4331, ISR 4451-X

  • Серия коммутаторов Cisco Nexus: Nexus 3048, Nexus 93180YC-FX

2. Совместимость с продукцией разных брендов.

Этот трансивер 1000BASE-SX SFP, полностью соответствующий стандарту MSA, обеспечивает стабильную совместимость с гигабитными коммутаторами, маршрутизаторами и медиаконвертерами сторонних производителей. Идеально подходит для развертывания корпоративных локальных сетей с использованием оборудования разных производителей.

3. Бесплатные дополнительные услуги

  • Специальная прошивка для совместимости с несколькими устройствами
  • Бесплатное тестирование образцов перед размещением оптовых заказов.
  • Полные протоколы испытаний для приемки проекта.
  • Строгий контроль качества, обеспечивающий стабильность качества каждой партии продукции.
  • Бесплатное программирование EEPROM на заказ для специальных и устаревших сетевых сред.


Основные сценарии применения

  • Внутрицентровые соединения: Подключение основных коммутаторов к серверам, расположенным в верхней части стойки (ToR) или в конце ряда (EoR), в пределах одной или соседних серверных стоек.

  • Локальные корпоративные сети (LAN): соединение настольных рабочих станций, распределительных коммутаторов и магистральных сетей многоэтажных офисных зданий с использованием многомодовой волоконно-оптической инфраструктуры.

  • Взаимосвязи между зданиями кампуса: Соединение расположенных близко друг к другу зданий, лабораторий или складов в пределах кампусного комплекса на расстоянии менее 550 метров.

  • Сети хранения данных (SAN): прямое соединение высокоскоростных сетевых массивов хранения данных и контроллеров хранения данных в матрицу данных.


Решения для обеспечения связи (приложения)

Соединение между коммутаторами 1,1 Гбит/с
HYTOPTODEVICE 1000BASE‑SX gigabit SFP multimode optical module Duplex LC UPC for switch to switch

Подключение коммутатора 2.1GbE к медиаконвертеруHYTOPTODEVICE DDM‑enabled SFP‑1G‑SX compatible SFP transceiver for enterprise LAN

Структурированное кабельное соединение 3.1GbE

HYTOPTODEVICE 850nm VCSEL 1000BASE‑SX SFP module for intra‑rack data‑center connection

Соединение коммутатора и сетевой карты 4.1GbE

HYTOPTODEVICE hot‑swappable SFP‑1G‑SX compatible gigabit fiber optic transceiver for structured cabling

Основная функция

1. Высокоэффективное соединение центров обработки данных 1G

Разработанные для сетей высокой плотности, наши модули SFP-GE-SX обеспечивают производительность 1GbE по принципу «подключи и работай» со сверхнизким энергопотреблением, предлагая экономичное и экологичное решение для ваших повседневных сетевых потребностей.

HYTOPTODEVICE cost‑effective 1G multimode SFP transceiver bulk wholesale OM2 OM3 OM4


2.
Надежность без простоев и 100% совместимость с брендами.

Можете быть уверены в качестве оптических трансиверов, прошедших строгие сравнительные испытания. Более 150 коммутаторов ведущих производителей. в нашей испытательной лаборатории. Мгновенно проверьте свою конфигурацию с помощью нашей таблицы совместимости — или запросите индивидуальную настройку, разработанную специально для вашего коммутатора. Видео о совместимости перед покупкой.

HYTOPTODEVICE plug‑and‑play 1000BASE‑SX SFP for Cisco Catalyst switch short‑range links


3. Сертифицированное в лаборатории качество, создано для нулевого уровня отказов.

Каждый трансивер проходит стресс-тестирование с использованием передовых оптоэлектронных диагностических средств для гарантии целостности сигнала и долговременной стабильности. Оцените полную прозрачность — совершите виртуальную экскурсию по нашему предприятию. Тестовый центр чтобы увидеть наш процесс обеспечения качества в действии.

HYTOPTODEVICE factory‑supply 1000BASE‑SX SFP for legacy gigabit network upgrade


Часто задаваемые вопросы

В1: Каково максимальное расстояние, поддерживаемое модулем, совместимым с Cisco SFP-1G-SX?
A: Он поддерживает передачу данных на расстояние до 275 м по устаревшему волокну OM1 (62,5/125 мкм), до 550 м по стандартному волокну OM2 (50/125 мкм) и до 1 км по оптимизированному многомодовому волокну OM3/OM4, оптимизированному для лазерной обработки.

В2: Нужно ли использовать оптический аттенюатор с этим модулем ближнего действия?

А: Нет, аттенюатор не нужен. Выходная мощность специально рассчитана на короткие расстояния и не вызовет насыщения или повреждения приемника.

В3: В чем разница между SFP-1G-SX и GLC-SX-MMD?

A: Оба модуля обеспечивают идентичную производительность в многомодовом режиме 1G 850 нм 550 м, но вариант GLC-SX-MMD включает телеметрию цифрового оптического мониторинга (DOM), в то время как стандартный исторический SFP-1G-SX часто ее не имеет.

Вопрос 4: На какой длине волны работает SFP-1G-SX?
А: Он работает в коротковолновом инфракрасном спектре света с длиной волны 850 нм.

В5: Можно ли использовать этот трансивер с патч-кабелями из одномодового волокна (SMF)?
А: Нет, он разработан исключительно для многомодового волокна (MMF). Использование одномодового волокна приведет к значительным потерям света, и связь будет прервана.

Вопрос 6: Можно ли заменить модуль SFP-1G-SX без отключения питания (hot-swapp)?
А: Да, модуль полностью поддерживает «горячее» подключение. Вы можете вставлять или извлекать модуль, не отключая аппаратный переключатель на главном устройстве.

В7: Каков оптический бюджет мощности для трансивера Cisco SFP‑1G‑SX, совместимого с 1000BASE‑SX?
A: Совместимый с Cisco SFP-модуль HYTOPTODEVICE 1000BASE-SX SFP обеспечивает типичный оптический бюджет мощности 9 дБ, покрывающий потери на входе для многомодовых волоконно-оптических линий связи OM1-OM4 в пределах заданного расстояния.


В8: Каков диапазон мощности оптической передачи многомодового SFP-модуля 1000BASE‑SX гигабитного уровня?

A: Совместимый с Cisco SFP-модуль HYTOPTODEVICE Cisco SFP‑1G‑SX имеет характеристики передачи оптической мощности от -9,5 дБм до -3 дБм, строго откалиброван в соответствии со стандартами IEEE 802.3z Gigabit SX.

В9: Как различные классы многомодового волокна влияют на реальную дальность передачи для SFP-модуля 1000BASE-SX?
A: HYTOPTODEVICE 1000BASE‑SX SFP обеспечивает дальность действия 550 м по многомодовому волокну OM2‑OM4 и всего 275 м по устаревшему многомодовому волокну OM1. Фактическая дальность зависит от модальной полосы пропускания волокна.

В10: Какого показателя BER я могу ожидать от совместимого гигабитного модуля Cisco SFP‑1G‑SX SFP?
A: HYTOPTODEVICE Cisco SFP‑1G‑SX-совместимый SFP-модуль 1000BASE‑SX гарантирует BER ≤1×10⁻¹² и соответствует требованиям IEEE Gigabit Ethernet при использовании квалифицированных многомодовых оптоволоконных линий связи.

В11: Каковы распространенные причины нестабильности и «колебаний» сигнала в гигабитных многомодовых оптоволоконных линиях связи с модулями SFP‑1G‑SX? A: Опыт HYTOPTODEVICE показывает, что нестабильность соединения чаще всего возникает из-за загрязнения торцов разъемов LC, чрезмерного радиуса изгиба кабеля или несоответствия класса волокна. Для устранения неполадок очистите разъемы и проверьте технические характеристики кабеля.

Q12: Насколько надежны недорогие универсальные модули 1000BASE-SX SFP для долгосрочного развертывания корпоративных локальных сетей?
A: Недорогие стандартные гигабитные SFP-модули часто не проходят проверку на прочность и калибровку DOM. Совместимые с Cisco SFP-1G-SX модули HYTOPTODEVICE проходят полномасштабное тестирование на старение и поставляются с 5-летней гарантией для стабильной работы в локальной сети в течение длительного времени.

Q13: Поддерживает ли совместимый с Cisco модуль SFP-1G-SX 1000BASE-SX SFP функцию "горячей замены"?
A: Да. Совместимый с Cisco SFP-модуль HYTOPTODEVICE Cisco SFP‑1G‑SX соответствует спецификации MSA SFP и поддерживает «горячую» замену, позволяя подключать/отключать модули без выключения питания для обслуживания локальной сети.

Q14: Можно ли использовать коммерческие модули 1000BASE-SX SFP внутри неотапливаемого наружного коммутационного шкафа?
A: Нет. Коммерческий модуль Cisco SFP-1G-SX SFP от HYTOPTODEVICE работает в диапазоне температур 0–70℃. Для некондиционируемых наружных шкафов выберите нашу дополнительную версию промышленного класса (40–85℃).

Q15: Совместим ли модуль HYTOPTODEVICE Cisco SFP‑1G‑SX 1000BASE‑SX SFP с RoHS и CE?
A: Да. Модуль HYTOPTODEVICE Cisco SFP‑1G‑SX, совместимый с 1000BASE‑SX, соответствует стандартам RoHS‑2.0, CE и FCC, что обеспечивает возможность поставок и таможенного оформления для корпоративных проектов по всему миру.


Почему сетевые инженеры выбирают HYTOPTODEVICE

Гипоттоустройство имеет поставили более 5 000 000 модулей оптических трансиверов. центры обработки данных , Интернет-провайдеры , и корпоративные сети Более чем в 100 странах мира с 2011 года. Каждый модуль Перед отправкой проходит 72-часовое испытание на работоспособность и полную проверку DDM/DOM.

  • Модули, на 100% соответствующие стандарту MSA, с Cisco , Huawei , Делл , Можжевельник , и Ость совместимость
  • Производственное предприятие в Шэньчжэне, сертифицированное по стандарту ISO 9001:2015.
  • Средний срок выполнения заказа составляет 3–5 рабочих дней. час ДХЛ / FedEx е экспресс-опции
  • Специализированная предпродажная техническая поддержка для конфигураций, разработанных по индивидуальному заказу.
  • Реальное оборудование, реальные переключатели, реальные результаты. Мы публикуем видео с тестами совместимости, чтобы развеять ваши опасения по поводу совместимости. Вы можете посмотреть его перед покупкой.
  • Мы можем предоставить видеоролики, демонстрирующие процесс осмотра и отгрузки, чтобы вы почувствовали себя так, будто находитесь непосредственно рядом с товаром.


«Мы заменили 200 SFP-модулей Cisco на аналогичные от HYTOPTODEVICE на уровне магистральной сети — никаких проблем с совместимостью, снижение затрат на 40%». — Сетевой архитектор, интернет-провайдер второго уровня, Германия


Сертификация качества и соответствие стандартам

В компании HYTOPTODEVICE наша приверженность качеству подкреплена проверками, соответствующими отраслевым стандартам. волоконно-оптический приемопередатчик Наши процессы, от производства до окончательной проверки, обеспечивают соответствие мировым стандартам и надежность.

Мы придерживаемся строгих стандартов при разработке наших SFP-модулей. модули и сетевые решения:

  • ISO 9001 Сертифицированная система управления качеством и стабильность производства.

  • СЕ & ФКС Полностью соответствует требованиям для беспрепятственного доступа на глобальные рынки.

  • RoHS : Приверженность принципам экологической ответственности и контролю за опасными материалами.

  • Доказанная надежность: Тщательные испытания для снижения рисков, связанных с несоответствием нормативным требованиям, и обеспечения безопасности.

Сертифицированное качество. Мировые стандарты. Гарантированная производительность.




Тщательные испытания промышленной продукции


100% совместимость со сторонними разработчиками

Частичная демонстрация теста
