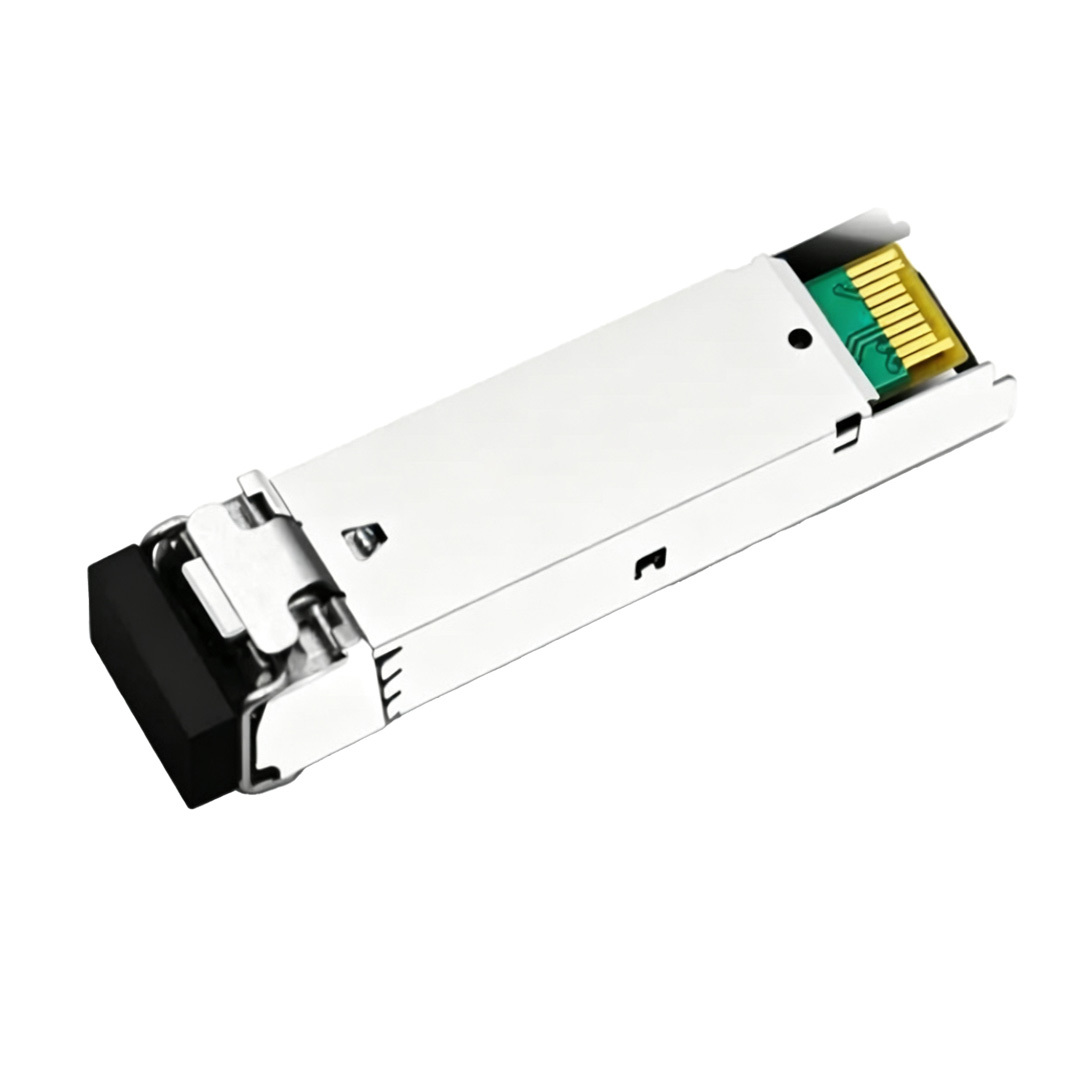

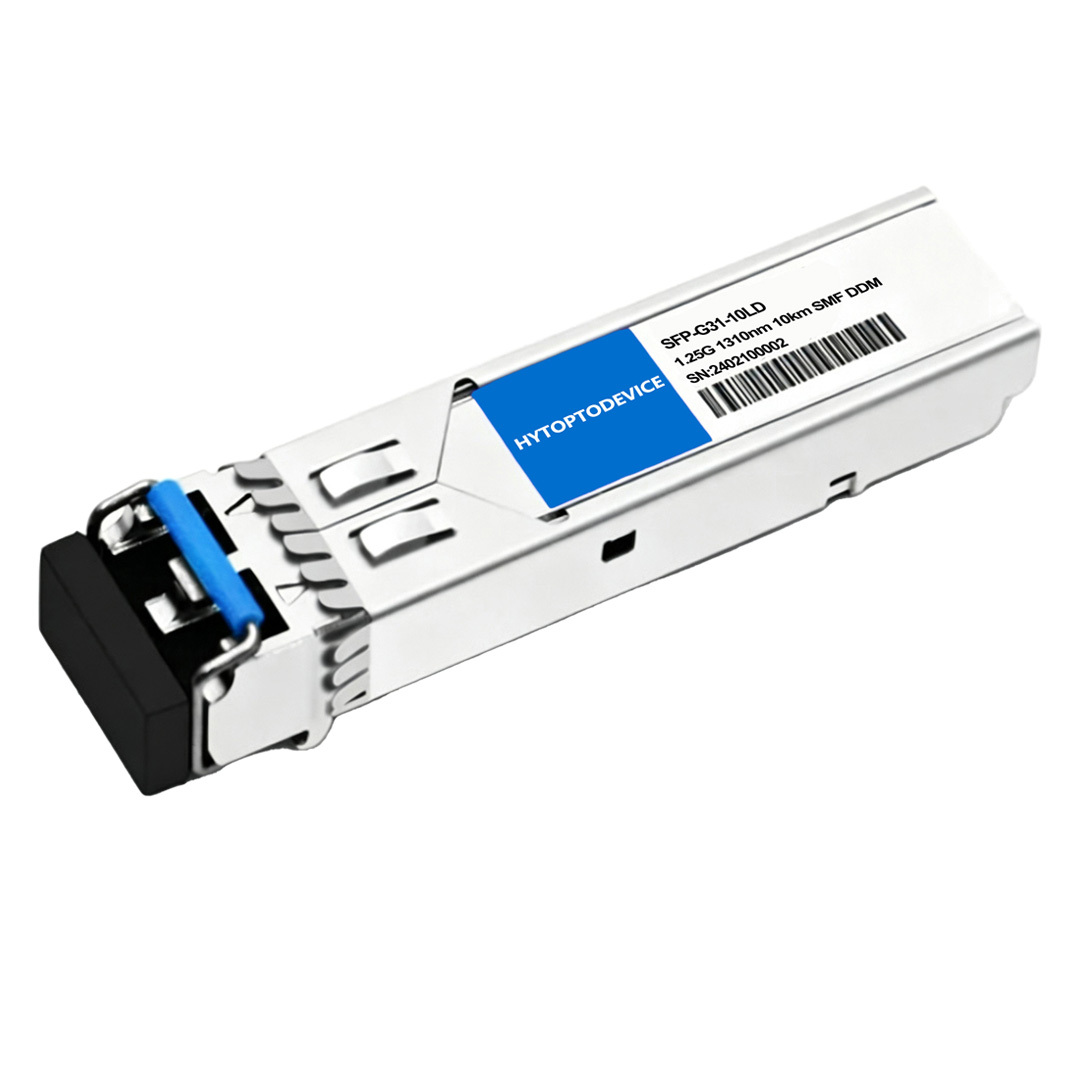

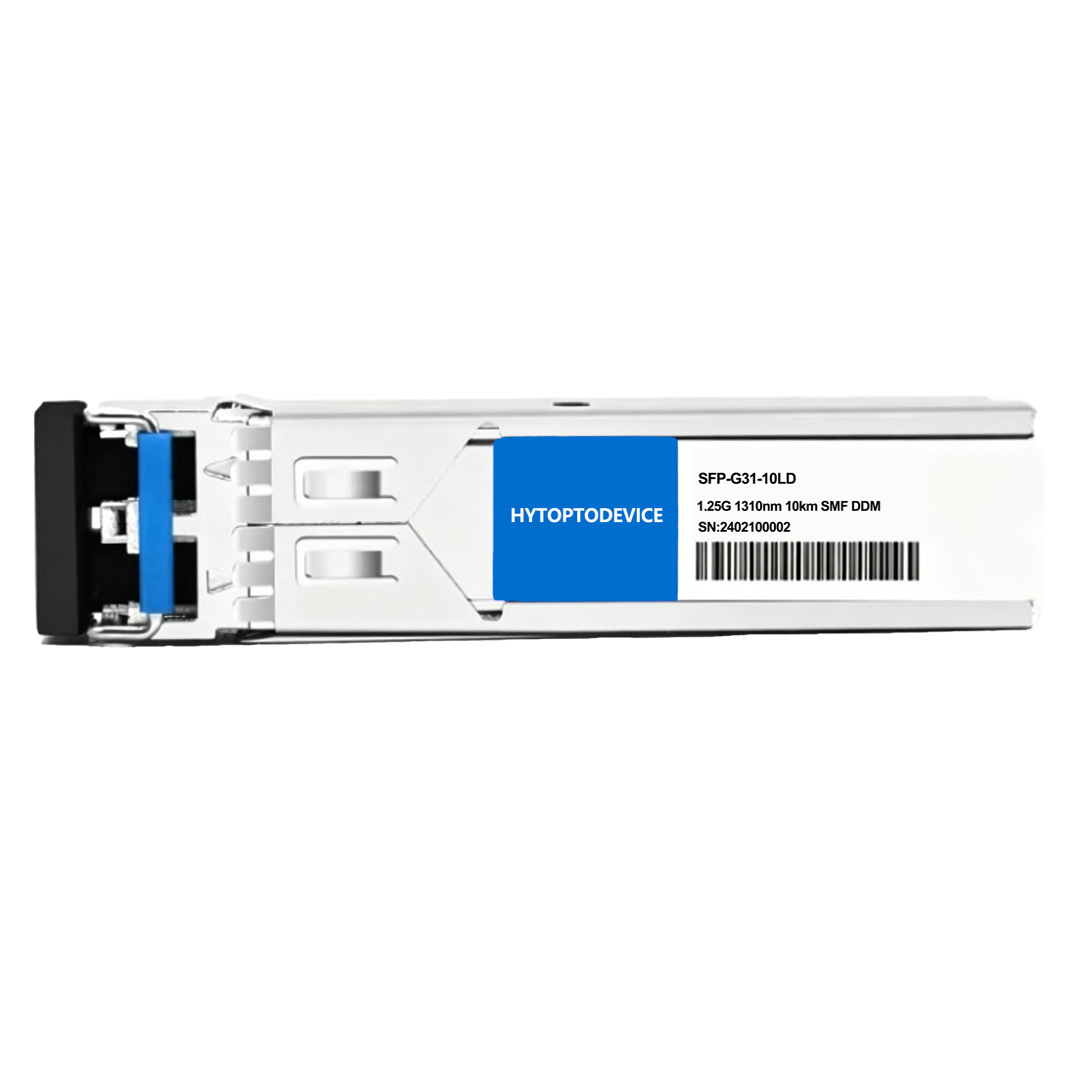

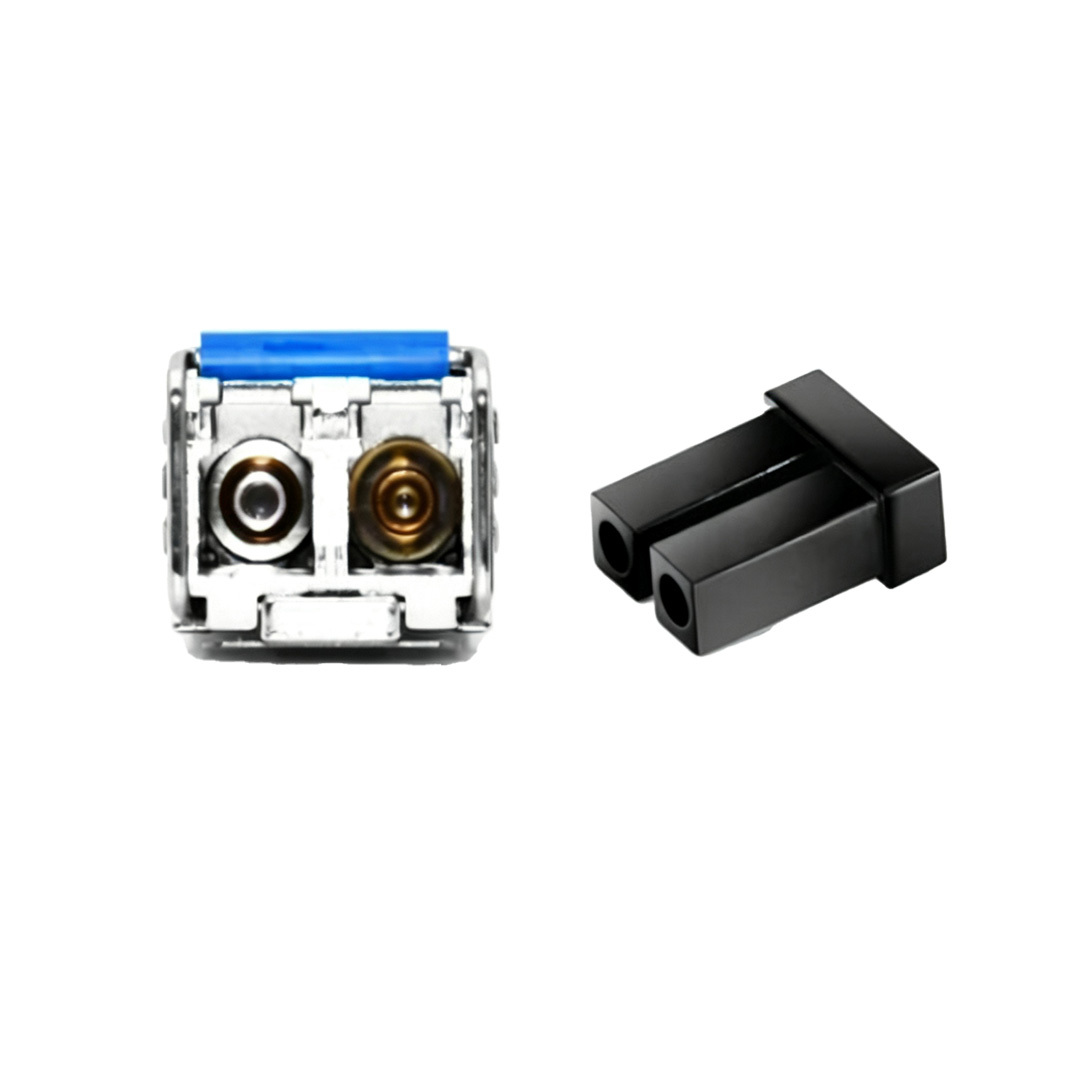

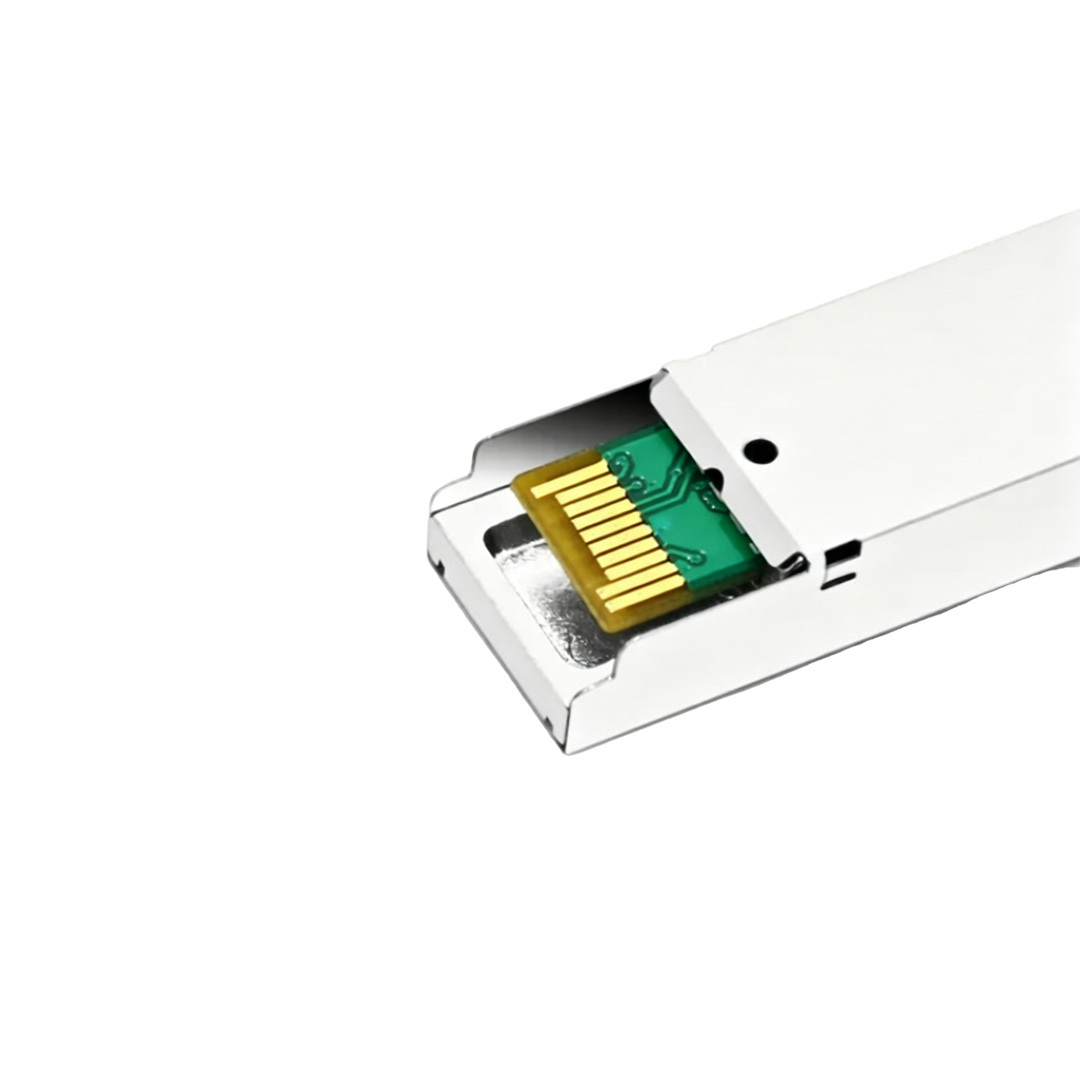

Оптический трансивер HYTOPTODEVICE | Совместим с Cisco GLC-LH-SMD 1000BASE-LX Оптический приемопередающий модуль (SMF, 1310 нм, 10 км, LC, DOM)
Обзор продукта
Совместимый с Cisco трансивер GLC-LH-SMD представляет собой высокопроизводительный оптический трансивер промышленного класса 1000BASE-LX. Включает в себя возможность горячей замены СФП форм-фактор Он поддерживает передачу данных со скоростью 1000 Мбит/с на расстояние до 10 км. одномодовое волокно (SMF) промежуточные отверстия Дуплексный LC-разъем Благодаря высокой плотности сетевого подключения и низкому энергопотреблению, это устройство оптический модуль обеспечивает экономичное и высоконадежное решение Решение, работающее по принципу «подключи и работай», для оптоволоконных каналов связи Gigabit Ethernet, обеспечивающее бесперебойную передачу данных в корпоративных сетях и сетях интернет-провайдеров по всему миру. Соответствует требованиям SFP. Соглашение о сотрудничестве с несколькими источниками (MSA) и IEEE 802.3ah-2004 Поддерживаются .DOM-элементы.
Основные технические характеристики
| Совместимо с Cisco |
GLC-LH-SMD |
Название поставщика |
ГИТОПТОДУСТРОЙСТВО |
| Форм-фактор |
СФП |
Максимальная скорость передачи данных |
1,25 Гбит/с |
| Длина волны |
1310 нм |
Максимальное расстояние |
10 км |
| Разъем |
Дуплексный ЖК |
Тип передатчика |
1310 нм FP |
| Тип кабеля |
СМФ |
Тип приемника |
ПРИКОЛОТЬ |
| TX Power |
-9,0~-3,0 дБм |
Чувствительность приемника |
< -22,0 дБм |
| Типичное энергопотребление |
≤1 Вт |
Перегрузка приемника |
-3 дБм |
| Коэффициент битовых ошибок (BER) |
1E-12 |
DDM/DOM |
Поддерживать |
| Протоколы |
SFF-8472 Соответствует MSA, IEEE 802.3ah-2004 |
Рабочая температура |
от -40 до 85°C (от -40 до 185°F) |
Рекомендации по использованию и лучшие практики
-
Выбор волокна: Дуплексный LC OS1/OS2 SMF (9/125 мкм). НЕ использовать MMF.
-
Соответствие разъема: Только для полировки UPC/PC. НЕ используйте APC.
-
Чистота и пыль: Всегда оставляйте защитные колпачки на месте, когда они не установлены. Перед установкой очистите торцы волокон специальным средством для чистки оптики; пыль является причиной более 80% отказов оптических линий связи.
-
Настройка соединения: Если автоматическое согласование не удается, вручную зафиксируйте скорость на уровне 1,25 Гбит/с (полнодуплексный режим).
-
Умение обращаться: Используйте средства защиты от электростатического разряда. Радиус изгиба волокна должен быть не менее 30 мм.
-
Правила установки и «горячей» замены: Поддержка горячей замены MSA. Аккуратно вставляйте/извлекайте, не выключая питание.
-
Среда: Промышленный класс (от -4°C до 85°C). Избегать воздействия экстремальных температур, влаги и пыли.
Ссылки на Техническая спецификация , Руководство пользователя и Руководства по совместимости доступны на странице товара.
Полный список совместимых устройств и поддерживаемых устройств
1. Поддерживаемое оборудование и микропрограммное обеспечение
Этот оптический трансивер HYTOPTODEVICE, оптимизированный для платформ Cisco IOS, поддерживает работу по принципу Plug-and-Play с полным считыванием данных DDM:
-
Коммутаторы Cisco серии Catalyst: гигабитные порты SFP 2960, 3560, 3650, 3850, 4500, 6500.
-
Маршрутизаторы Cisco ISR/ASR: оптоволоконные интерфейсы SFP серий ISR4000 и ASR-900.
-
Устройства безопасности Cisco Firepower: межсетевой экран Firepower с гигабитными портами SFP.
-
Устаревшее оборудование Cisco: все сетевые устройства, поддерживающие оптические трансиверы GLC‑LH‑SMD.
2. Совместимость с продукцией разных брендов.
Этот оптический трансивер, созданный на основе универсальной спецификации SFP MSA, бесперебойно работает с оборудованием Huawei, Arista, Juniper, Ruijie, ZTE, H3C, Ubiquiti и других производителей в сетях смешанного производства с участием оборудования разных производителей.
3. Бесплатные дополнительные услуги
-
Специальная прошивка для совместимости с несколькими устройствами.
-
Бесплатное тестирование образцов перед размещением оптовых заказов.
-
Полные протоколы испытаний для приемки проекта.
-
Строгий контроль качества, обеспечивающий стабильность качества каждой партии продукции.
- Бесплатное программирование EEPROM на заказ для специальных и устаревших сетевых сред.
Основные сценарии применения
-
Промышленные сети для наружного применения и заводов: используйте этот промышленный оптический трансивер для обеспечения гигабитных соединений на расстоянии до 10 км в одномодовом режиме на заводах, в промышленных зонах и системах наружного мониторинга.
-
Корпоративные магистральные и агрегационные сети: Оптические трансиверы для оптовой закупки для восходящей линии связи агрегационного уровня и межкоммутаторных соединений на большие расстояния.
-
Замена аппаратных модулей Cisco: экономичная замена в случае выхода из строя или окончания срока службы оригинальных оптических трансиверов GLC-LH-SMD.
-
Проектные поставки для системных интеграторов: оптовая продажа оптических трансиверов заводом-изготовителем для государственных, образовательных, больничных и коммерческих проектов в области сетевой инженерии.
Решения для обеспечения связи (приложения)
Соединение между коммутаторами 1,1 Гбит/с

Подключение коммутатора 2.1GbE к медиаконвертеру
Структурированное кабельное соединение 3.1GbE

Соединение коммутатора и сетевой карты 4.1GbE

Основная функция
1. Высокоэффективное и энергоэффективное соединение для центров обработки данных 1G
Снижает энергопотребление в процессе эксплуатации, обеспечивая при этом надежную полнодуплексную пропускную способность 1,25 Гбит/с в сетях кампусов и центров обработки данных.
2. Надежность без простоев и 100% совместимость с брендами.
Разработан с использованием высоконадежных компонентов и предварительно запрограммированного программного обеспечения для обеспечения 100% бесшовной интеграции и бесперебойной работы со всеми основными производителями сетевого оборудования (Cisco, Juniper, Arista, Dell и др.).
Видео о совместимости Доступно перед покупкой.
3. Тщательное 100% всестороннее тестирование
Каждый оптический трансивер проходит многоступенчатые заводские испытания, включая проверку оптической мощности, спектральный анализ, моделирование расстояния и проверку совместимости с хостом, чтобы гарантировать отсутствие сбоев связи при развертывании. — Совершите виртуальную экскурсию по нашим
Тестовый центр чтобы увидеть наш процесс обеспечения качества в действии.

Часто задаваемые вопросы
В1: Приведёт ли устройство HYTOPTODEVICE GLC-LH-SMD к ошибке "Неподдерживаемый трансивер Cisco"?
A: Нет. Наши модули предварительно запрограммированы с использованием EEPROM-кода, совместимого с Cisco, что позволяет распознавать их как подлинные аналоги Cisco GLC-LH-SMD без необходимости использования скрытых команд CLI.
В2: Поддерживает ли этот SFP-модуль 1,25G LX 10 км цифровой оптический мониторинг (DOM)?
A: Да. Этот SFP-модуль с поддержкой DDM (цифровой диагностический мониторинг) позволяет отслеживать мощность оптического сигнала RX/TX, температуру и напряжение в режиме реального времени непосредственно через интерфейс Cisco IOS.
В3: Почему стоит покупать SFP-модули напрямую у производителя, такого как HYTOPTODEVICE?
A: Используя собственные исходные материалы, мы предлагаем оптовые цены на SFP-модули 1,25G, сохраняя при этом 100% контроль качества. Вы экономите на «брендовых сборах», получая при этом быструю доставку напрямую с завода.
Вопрос 4: Можно ли использовать этот SFP-модуль с длиной волны 1310 нм и длиной волны 10 км на устаревших многомодовых волоконно-оптических (MMF) линиях связи?
A: Да, этот трансивер 1,25G 1310 нм с дальностью действия 10 км может работать по многомодовому оптоволокну на коротких расстояниях (примерно 550 м) при использовании с кабелем Mode Conditioning Patch (MCP) для предотвращения потери сигнала.
В5: Какова гарантия на оптоволоконные модули HYTOPTODEVICE, совместимые с Cisco?
A: Мы предоставляем 5-летнюю гарантию и пожизненную техническую поддержку для всех наших оптических трансиверов 1,25G 1310 нм с дальностью действия 10 км, обеспечивая сетевым интеграторам спокойствие на долгие годы.
В6: Могу ли я купить? промышленного класса Оптический трансивер Cisco, совместимый с GLC‑LH‑SMD, для промышленный Развертывание сети с использованием оборудования разных брендов?
A: Да, этот оптический трансивер HYTOPTODEVICE поддерживает совместимость с устройствами разных производителей. Для совместимости с коммутаторами других популярных марок и развертывания сетей с использованием устройств разных производителей необходимо прошить соответствующий профиль EEPROM, разработанный для конкретного производителя.
Q7: Почему Cisco IOS сообщает об ошибке "неподдерживаемый трансивер" после установки стороннего программного обеспечения? промышленный оптический трансивер?
A: Стандартный оптический трансивер стороннего производителя передает данные из EEPROM сторонних производителей, что вызывает срабатывание предупреждений о проверке аутентификации IOS. Выберите предварительно запрограммированный оптический трансивер HYTOPTODEVICE, чтобы обойти такие предупреждения без дополнительных команд настройки.
В8: Является ли промышленного класса Оптический трансивер 1,25G, способный работать с двухскоростными портами 10G SFP+. для промышленных сетей ?
A: Да, этот оптический трансивер HYTOPTODEVICE может работать с композитными портами 10G SFP+. Для достижения стабильной гигабитной скорости оптоволоконного соединения необходимо вручную зафиксировать скорость порта на уровне 1 Гбит/с.
В9: Что промышленного класса Совместимый с Cisco оптический трансивер 1000BASE-LX поддерживает автоматическое согласование параметров. промышленный Каталитические переключатели?
A: Этот оптический трансивер поддерживает стандартное автоматическое согласование Ethernet. Для более стабильного соединения коммутаторов Cisco настройте порт вручную на 1000 Мбит/с в полнодуплексном режиме, чтобы избежать нестабильности соединения, связанной с согласованием.
В10: Можно ли промышленного класса Оптический трансивер 1000BASE‑LX с длиной волны 1310 нм, работающий по многомодовому волокну без специального патч-корда. в промышленных сетях ?
A: Нет. При использовании многомодового волокна с этим оптическим трансивером необходимо применять патч-корд для согласования мод, иначе возникнут искажения сигнала и нестабильность связи.
Q11: Позволит ли высококачественное одномодовое волокно увеличить расчетное расстояние в 10 км? промышленного класса Оптический трансивер 1000BASE‑LX?
A: Нет. Спецификация 10 км определена в соответствии со стандартом G.652-D для одномодового волокна. Более качественное одномодовое волокно не может превысить максимальную дальность действия этого оптического трансивера.
В12: Что такое ГИТОПТОДУСТРОЙСТВО? промышленного класса Оптический трансивер GLC‑LH‑SMD, заменяющий старый, поддерживает мониторинг DDM/DOM в условиях... промышленный Cisco IOS?
A: Да. Этот оптический трансивер поддерживает полноценную функцию DDM/DOM. Вы можете считывать значения температуры, напряжения, мощности оптического сигнала при передаче и приеме в реальном времени непосредственно из Cisco IOS для быстрой диагностики неисправностей канала связи.
В13: Какой диапазон мощности оптического сигнала передачи является стандартным для заводских настроек? промышленного класса Эквивалент оптического трансивера GLC‑LH‑SMD?
A: Этот оптический трансивер HYTOPTODEVICE соответствует промышленным стандартам мощности передачи от -9,0 дБм до -3,0 дБм, обеспечивая стабильную выходную мощность сигнала для линий связи SMF протяженностью 10 км.
Q14: Можно ли использовать полированные APC волоконные перемычки из LC-волокон с промышленного класса Оптический трансивер 1000BASE‑LX SFP?
A: Нет. Патч-корды APC с зеленым разъемом создают сильное оптическое отражение, что приводит к случайной потере пакетов и нестабильной связи. Пожалуйста, используйте стандартные синие кабели UPC-LC для этого оптического трансивера.
В15: Каково типичное энергопотребление для промышленность иал Совместимый с GLC‑LH‑SMD оптический трансивер? A: В этом оптическом трансивере HYTOPTODEVICE используется маломощное чиповое решение, типичное энергопотребление составляет от 0,7 Вт до 1,0 Вт, что снижает долговременную тепловую нагрузку на сетевое оборудование Cisco.
Варианты упаковки и индивидуальные решения по упаковке
Каждый приемопередающий модуль поставляется в надежной, защищенной от электростатического разряда упаковке. Стандартная упаковка готова к немедленной отправке, а для оптовых заказов доступна упаковка с индивидуальным логотипом.

Почему сетевые инженеры выбирают HYTOPTODEVICE
Гипоттоустройство имеет поставили более 5 000 000 модулей оптических трансиверов. центры обработки данных , Интернет-провайдеры , и корпоративные сети Более чем в 100 странах мира с 2011 года. Каждый модуль Перед отправкой проходит 72-часовое испытание на работоспособность и полную проверку DDM/DOM.
- Модули, на 100% соответствующие стандарту MSA, с Cisco , Huawei , Делл , Можжевельник , и Ость совместимость
- Производственное предприятие в Шэньчжэне, сертифицированное по стандарту ISO 9001:2015.
- Средний срок выполнения заказа составляет 3–5 рабочих дней. час ДХЛ / FedEx е экспресс-опции
- Специализированная предпродажная техническая поддержка для конфигураций, разработанных по индивидуальному заказу.
- Реальное оборудование, реальные переключатели, реальные результаты. Мы публикуем видео с тестами совместимости, чтобы развеять ваши опасения по поводу совместимости. Вы можете посмотреть его перед покупкой.
- Мы можем предоставить видеоролики, демонстрирующие процесс осмотра и отгрузки, чтобы вы почувствовали себя так, будто находитесь непосредственно рядом с товаром.
«Мы заменили 200 SFP-модулей Cisco на аналогичные от HYTOPTODEVICE на уровне магистральной сети — никаких проблем с совместимостью, снижение затрат на 40%». — Сетевой архитектор, интернет-провайдер второго уровня, Германия
Сертификация качества и соответствие стандартам
В компании HYTOPTODEVICE наша приверженность качеству подкреплена проверками, соответствующими отраслевым стандартам. волоконно-оптический приемопередатчик Наши процессы, от производства до окончательной проверки, обеспечивают соответствие мировым стандартам и надежность.
Мы придерживаемся строгих стандартов при разработке наших SFP-модулей. модули и сетевые решения:
-
ISO 9001 Сертифицированная система управления качеством и стабильность производства.
-
СЕ & ФКС Полностью соответствует требованиям для беспрепятственного доступа на глобальные рынки.
-
RoHS : Приверженность принципам экологической ответственности и контролю за опасными материалами.
-
Доказанная надежность: Тщательные испытания для снижения рисков, связанных с несоответствием нормативным требованиям, и обеспечения безопасности.
Сертифицированное качество. Мировые стандарты. Гарантированная производительность.

Тщательные испытания промышленной продукции

100% совместимость со сторонними разработчиками

Частичная демонстрация теста
