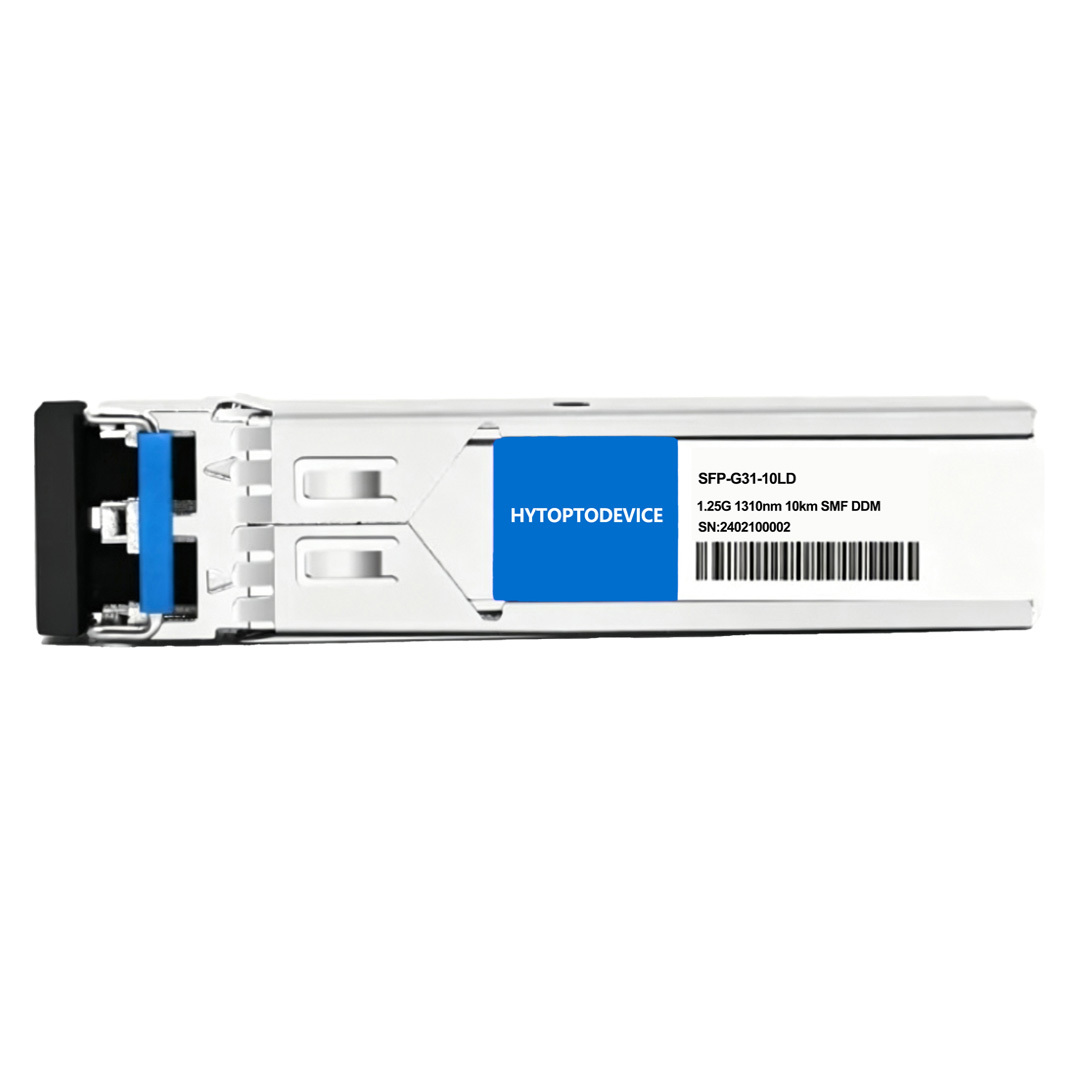

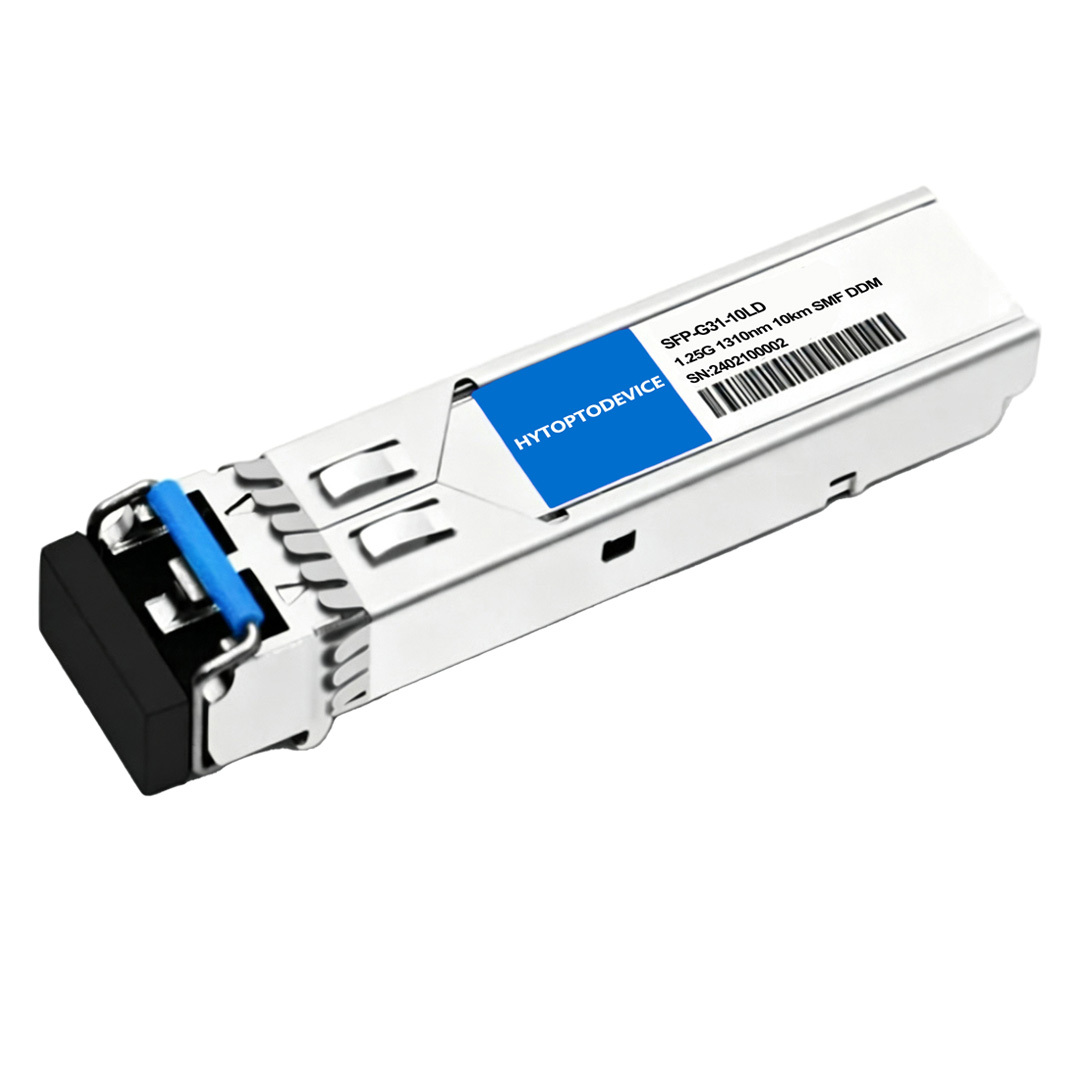

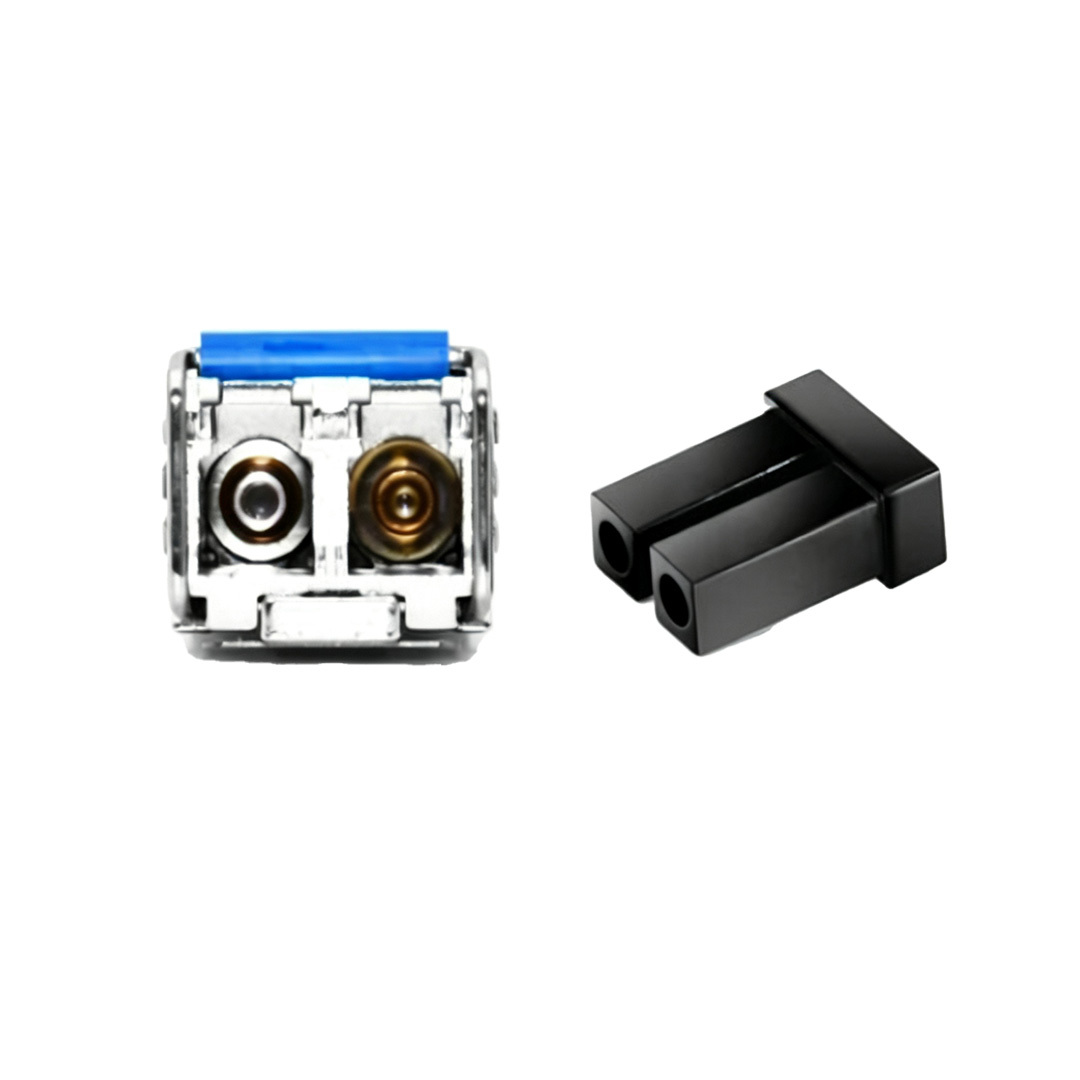

Оптический трансивер Brocade E1MG-LX-OM, совместимый с 1000BASE-LX | SFP 1310 нм 10 км SMF оптом | HYTOPTODEVICE

Рекомендации по использованию и лучшие практики

• Выбор волокна: Дуплексный LC OS1/OS2 SMF (9/125 мкм). НЕ использовать MMF.

• Соответствие разъема: Только для полировки UPC/PC. НЕ используйте APC.

• Чистота и пыль: Всегда оставляйте защитные колпачки на месте, когда они не установлены. Перед установкой очистите торцы волокон специальным средством для чистки оптики; пыль является причиной более 80% отказов оптических линий связи.

• Настройка соединения: Если автоматическое согласование не удается, вручную зафиксируйте скорость на уровне 1,25 Гбит/с (полнодуплексный режим).

• Умение обращаться: Используйте средства защиты от электростатического разряда. Радиус изгиба волокна должен быть не менее 30 мм.

Полный список совместимых устройств и поддерживаемых устройств

1. Поддерживаемое оборудование и микропрограммное обеспечение

2. Совместимость с продукцией разных брендов.

3. Бесплатные дополнительные услуги

Основные сценарии применения

• Базовая и доступная локальная сеть кампуса: высокостабильные оптоволоконные восходящие каналы 1G 1310 нм протяженностью 10 км для объединения коммутаторов Brocade ICX в стеке между подразделениями.

• Корпоративные оптоволоконные магистрали: подключение удаленных распределительных щитов с использованием надежных трансиверов 1000BASE-LX SFP.

• Управление центрами обработки данных: Экономически эффективное развертывание 1,25G LX SFP для сетей управления внеполосным доступом (OOB) и серверных консолей.

• Промышленная связь: стабильные волоконно-оптические модули SFP для надежной установки оборудования Brocade в условиях интенсивного трафика.



Решения для обеспечения связи (приложения)

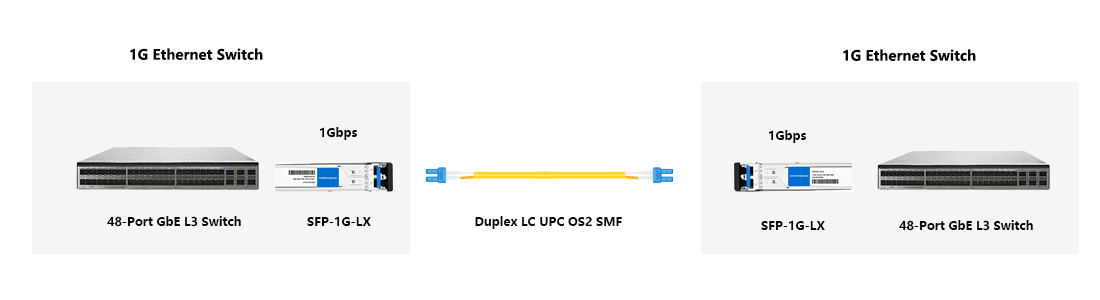

Соединение между коммутаторами 1,1 Гбит/с

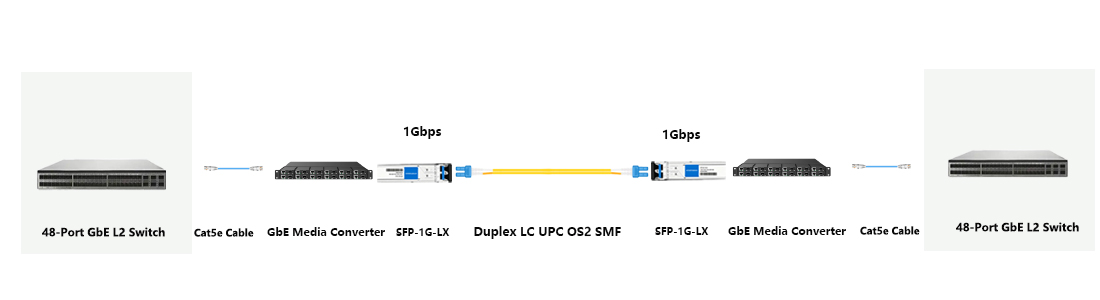

Подключение коммутатора 2.1GbE к медиаконвертеру

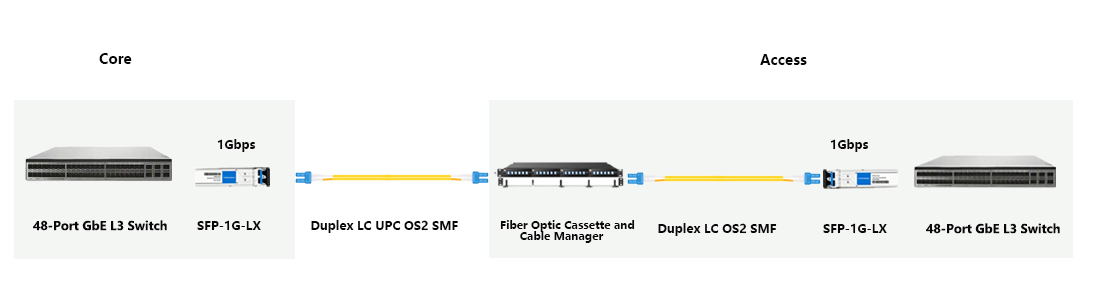

Структурированное кабельное соединение 3.1GbE

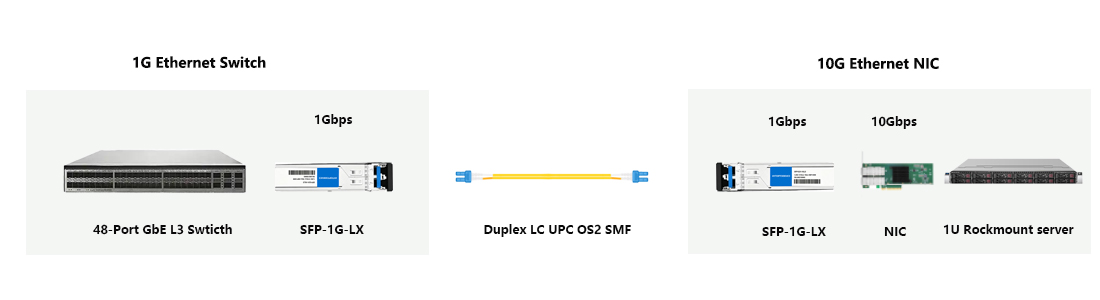

Соединение коммутатора и сетевой карты 4.1GbE

Основная функция

1. Высокоэффективное и энергоэффективное соединение для центров обработки данных 1G

Снижает энергопотребление в процессе эксплуатации, обеспечивая при этом надежную полнодуплексную пропускную способность 1,25 Гбит/с в сетях кампусов и центров обработки данных.

2. Надежность без простоев и 100% совместимость с брендами.

Разработан с использованием высоконадежных компонентов и предварительно запрограммированного программного обеспечения для обеспечения 100% бесшовной интеграции и бесперебойной работы со всеми основными производителями сетевого оборудования (Cisco, Juniper, Arista, Dell и др.). Видео о совместимости Доступно перед покупкой.

3. Тщательное 100% всестороннее тестирование

Каждый оптический трансивер проходит многоступенчатые заводские испытания, включая проверку оптической мощности, спектральный анализ, моделирование расстояния и проверку совместимости с хостом, чтобы гарантировать отсутствие сбоев связи при развертывании. — Совершите виртуальную экскурсию по нашим Тестовый центр чтобы увидеть наш процесс обеспечения качества в действии.

Часто задаваемые вопросы

В1: Будет ли этот SFP-модуль 1.25G LX совместим с моим коммутатором?
A: Да. Трансивер HYTOPTODEVICE 1.25G LX SFP полностью совместим по контактам с Brocade E1MG-LX-OM. Предварительно прошитая прошивка обеспечивает работу по принципу «подключи и работай» без сбоев с коммутаторами Brocade и большинством распространенных гигабитных коммутаторов.

Вопрос 2: Можно ли подключить модуль 1.25G LX SFP к порту 10G SFP+?
A: Да. Этот трансивер HYTOPTODEVICE LX поддерживает двухскоростной режим работы 1G/10G. Блокировка порта на скорости 1 Гбит/с предотвращает нестабильность согласования и обеспечивает стабильную передачу данных в корпоративных сетях.

В3: Соответствует ли данный модуль стандартам SFP MSA? A: Да. Все трансиверы HYTOPTODEVICE, совместимые с Brocade, соответствуют стандартам SFP MSA и IEEE 802.3z, обеспечивая универсальную совместимость со стандартными сетевыми устройствами.

Вопрос 4: Можно ли использовать модуль 1.25G LX по многомодовому оптоволокну (MMF)?
A: Не рекомендуется. Трансиверы HYTOPTODEVICE 1310nm LX предназначены для одномодового волокна G.652. Прямое использование многомодового волокна приводит к сильным искажениям сигнала и нестабильности связи.

Вопрос 5: Можно ли подключить модуль 1.25G LX напрямую к модулю 850 нм SX?
A: Нет. Модули LX (1310 нм) и SX (850 нм) используют разные длины волн. Они не могут идентифицировать сигналы друг друга и не могут установить действительную связь.

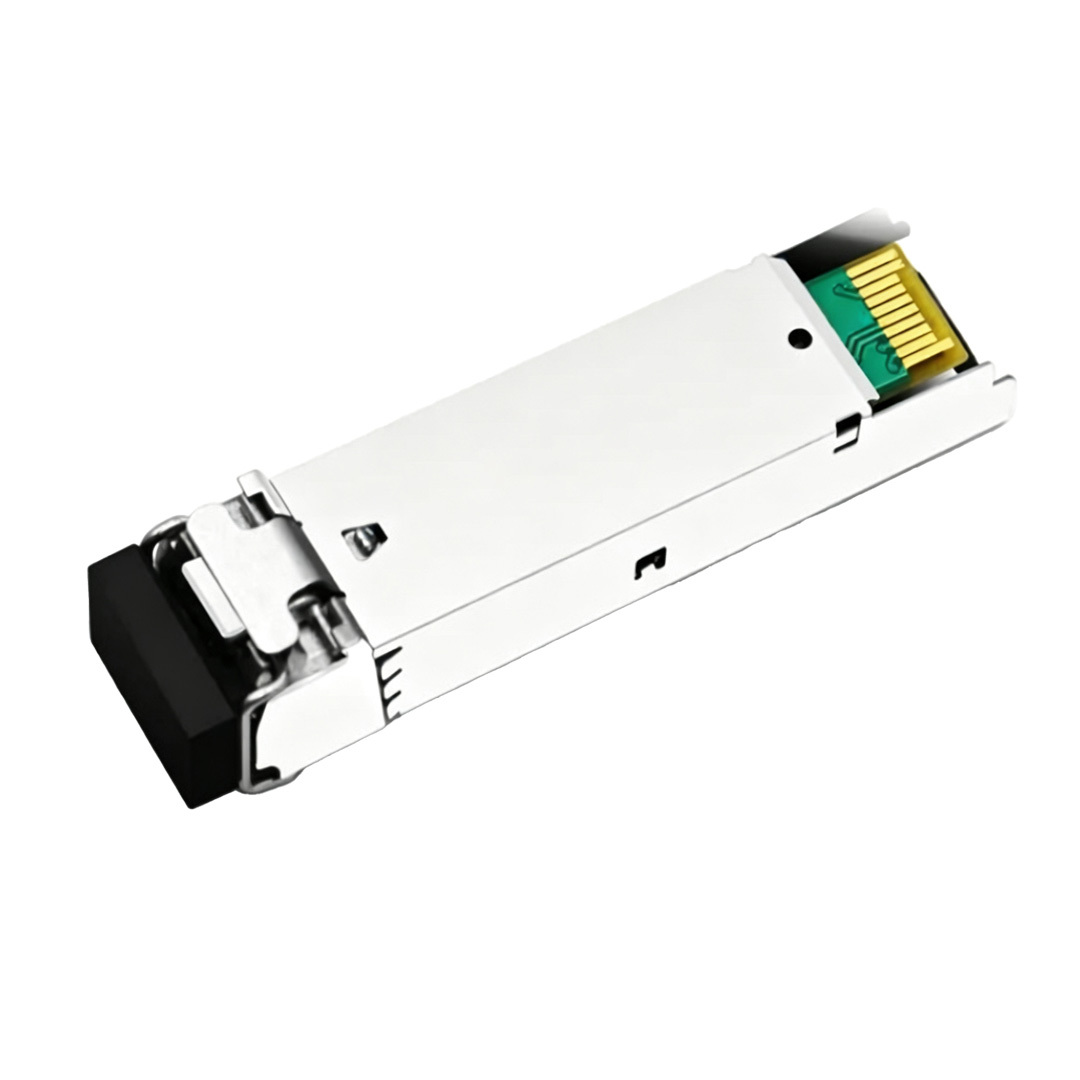

В6: Поддерживает ли этот трансивер мониторинг DDM/DOM?
A: Да. Трансиверы HYTOPTODEVICE E1MG-LX-OM, заменяющие существующие, поддерживают полный мониторинг DDM/DOM. Они отслеживают температуру, напряжение и оптическую мощность в режиме реального времени для быстрой диагностики неисправностей в сети.

В7: Какова типичная мощность оптического передатчика (TX) модуля LX?
A: Оптический трансивер HYTOPTODEVICE 1000BASE-LX имеет стандартный диапазон мощности передачи от -9 до -3 дБм. Заводская высокоточная калибровка обеспечивает стабильную выходную мощность сигнала для передачи по одномодовому оптоволокну на расстояние до 10 км.

В8: Что следует проверить, если DDM показывает низкую мощность оптического приемника?
A: Для быстрого устранения проблем с низкой мощностью приема проверьте торцы волокон, чрезмерное затухание сигнала в кабеле, неправильное соединение кроссовера TX/RX и неисправные патч-корды.

В9: Можно ли использовать патч-кабели SC-to-LC с модулем LX SFP?
A: Да. Дуплексные трансиверы HYTOPTODEVICE LC LX хорошо работают с патч-кордами SC-to-LC, при условии использования стандартного одномодового волокна G.652.

В10: Можно ли использовать кабели APC (с зеленым разъемом) LC со стандартными оптическими модулями SFP?
A: Нет. Разъемы APC вызывают сильное оптическое отражение, что приводит к потере пакетов и нестабильной связи. Используйте только стандартные кабели UPC синего цвета LC.

В11: Что вызывает периодические обрывы связи на каналах LX?
А: К распространенным причинам относятся загрязнение концов волокон, высокое затухание сигнала в кабеле, несоответствие разъемов, сбой согласования портов и работа за пределами допустимого диапазона рабочих температур.

В12: Какой стандартный диапазон рабочих температур?
A: Этот трансивер коммерческого класса HYTOPTODEVICE обеспечивает стабильную работу в диапазоне температур от 0℃ до 70℃ и идеально подходит для повседневной работы в корпоративных сетях, кампусах и центрах обработки данных.

В13: Почему очистка волокна имеет решающее значение для линий связи LX с длиной волны 1310 нм?
A: Сигналы LX на длине волны 1310 нм чувствительны к пыли и царапинам. Загрязненные концы волокна увеличивают затухание, вызывая дрожание сигнала, потерю пакетов и нестабильность связи на больших расстояниях.

Q14: Соответствует ли данный трансивер LX стандартам RoHS, CE и FCC?
A: Да. Все оптические трансиверы HYTOPTODEVICE LX прошли сертификацию CE, FCC, RoHS и REACH и соответствуют мировым стандартам развертывания коммерческих сетей.

Вопрос 15: Повлияют ли низкие температуры на производительность трансивера LX?
A: Да. Этот коммерческий модуль стабильно работает только при температуре от 0℃ до 70℃. Низкие температуры (ниже 0℃) снижают оптическую мощность и приводят к нестабильной работе сети.

Варианты упаковки и индивидуальные решения по упаковке

Каждый приемопередающий модуль поставляется в надежной, защищенной от электростатического разряда упаковке. Стандартная упаковка готова к немедленной отправке, а для оптовых заказов доступна упаковка с индивидуальным логотипом.


Почему сетевые инженеры выбирают HYTOPTODEVICE

Гипоттоустройство имеет поставили более 5 000 000 оптических приемопередающих модулей. центры обработки данных , Интернет-провайдеры , и корпоративные сети Более чем в 100 странах мира с 2011 года. Каждый модуль Перед отправкой проходит 72-часовое испытание на работоспособность и полную проверку DDM/DOM.

• Модули, на 100% соответствующие стандарту MSA, с Cisco , Huawei , Делл , Можжевельник , и Ость совместимость
• Производственное предприятие в Шэньчжэне, сертифицированное по стандарту ISO 9001:2015.
• Средний срок выполнения заказа составляет 3–5 рабочих дней. час ДХЛ / FedEx е экспресс-опции
• Специализированная предпродажная техническая поддержка для конфигураций, разработанных по индивидуальному заказу.
• Реальное оборудование, реальные переключатели, реальные результаты. Мы публикуем видео с тестами совместимости, чтобы развеять ваши опасения по поводу совместимости. Вы можете посмотреть его перед покупкой.
• Мы можем предоставить видеоролики, демонстрирующие процесс осмотра и отгрузки, чтобы вы почувствовали себя так, будто находитесь непосредственно рядом с товаром.

«Мы заменили 200 SFP-модулей Cisco на аналогичные от HYTOPTODEVICE на уровне магистральной сети — никаких проблем с совместимостью, снижение затрат на 40%». — Сетевой архитектор, интернет-провайдер второго уровня, Германия

Сертификация качества и соответствие стандартам

В компании HYTOPTODEVICE наша приверженность качеству подкреплена проверками, соответствующими отраслевым стандартам. волоконно-оптический приемопередатчик Наши процессы, от производства до окончательной проверки, обеспечивают соответствие мировым стандартам и надежность.

Мы придерживаемся строгих стандартов при разработке наших SFP-модулей. модули и сетевые решения:

• ISO 9001 Сертифицированная система управления качеством и стабильность производства.

• СЕ & ФКС Полностью соответствует требованиям для беспрепятственного доступа на глобальные рынки.

• RoHS : Приверженность принципам экологической ответственности и контролю за опасными материалами.

• Доказанная надежность: Тщательные испытания для снижения рисков, связанных с несоответствием нормативным требованиям, и обеспечения безопасности.

Сертифицированное качество. Мировые стандарты. Гарантированная производительность.

Тщательные испытания промышленной продукции

100% совместимость со сторонними разработчиками

Частичная демонстрация теста
